Термостатический смесительный клапан
VTA370, VTA570
- Высокая пропускная способность
- Защита от избыточных температур.
Серии VTA370 и VTA570 — это лучший выбор для систем отопления и охлаждения. Клапаны оснащаются функцией защиты от ожогов, которая необходима для сохранности, например, труб напольного отопления и самого пола от бесконтрольного повышения температуры.
Номенклатура изделий
VTA372/VTA572, Внешняя резьба
| Номер арт. | Наименование | Температурный диапазон [°C] | Кпс | Присоединение E | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Примечание |
| 31700100 | VTA572 | 10 - 30 | 4,5 | G 1" | 84 | 62 | 60 | 56 | 0,86 | |
| 31700400 | VTA572 | 10 - 30 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 | |
| 31200100 | VTA372 | 20 - 55 | 3,4 | G 1" | 70 | 42 | 52 | 46 | 0,44 | |
| 31702100 | VTA572 | 20 - 55 | 4,5 | G 1" | 84 | 62 | 60 | 56 | 0,86 | |
| 31702200 | VTA572 | 20 - 55 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 | |
| 31200400 | VTA372 | 30 - 70 | 3,4 | G 1" | 70 | 42 | 52 | 46 | 0,48 | Заменяет 31105400 |
| 31702500 | VTA572 | 30 - 70 | 4,5 | G 1" | 84 | 62 | 60 | 56 | 0,86 | Заменяет 31700300 |
| 31702600 | VTA572 | 30 - 70 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 | Заменяет 31700600 |
VTA377/VTA577, Накидная гайка насоса и наружная резьба
| Номер арт. | Наименование | Температурный диапазон [°C] | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
| 31200200 | VTA377 | 20 - 55 | 3,4 | G 1" | PF 1½" | 86 | 42 | 52 | 56 | 0,58 |
| 31702300 | VTA577 | 20 - 55 | 4,5 | G 1" | PF 1½" | 100 | 62 | 60 | 56 | 0,99 |
VTA378/VTA578, Накидная гайка и наружная резьба
| Номер арт. | Наименование | Температурный диапазон [°C] | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
| 31200300 | VTA378 | 20 - 55 | 3,4 | G 1" | RN 1" | 78 | 42 | 52 | 46 | 0,48 |
| 31702400 | VTA578 | 20 - 55 | 4,5 | G 1" | RN 1" | 93 | 62 | 60 | 56 | 0,91 |
Поддержка установки

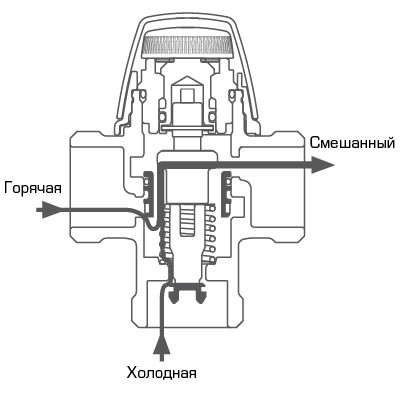

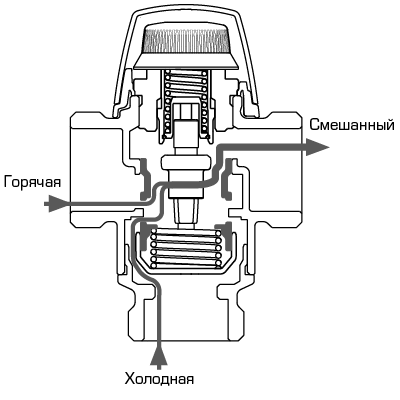

Использование
Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке VTA370/VTA570 |
|
Технические данные
Технические данные
| Класс давления: | PN 10 |
| Рабочее давление: | 1,0 МПа |
| Макс. перепад давления, Смесительный: | VTA570 : 0,3 MPa; VTA370 : 0,1 MPa |
| Стабильность температуры: | Температурный диапазон 10-30 °C: ±2 °C*; Температурный диапазон 20-55 °C, 30-70 °C: ±3 °C**; * Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей холодной водой и выходящей смешанной водой составляет 3 °C, рекомендованная максимальная разница в температуре между теплоносителем в обратном трубопроводе / поступающей холодной водой и выходящей смешанной водой: 10 °C. ** Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C, рекомендованная максимальная разница в температуре между теплоносителем в обратном трубопроводе / поступающей холодной водой и выходящей смешанной водой: 10 °C. |
| Подсоединения: | Наружная резьба (G), ISO 228/1 |
| Температура теплоносителя, Температурный диапазон 10-30°C, макс.: | +65 °C |
| Температура теплоносителя, Температурный диапазон 20-55 °C, 30-70 °C, макс. постоянно: | +95 °C |
| Температура теплоносителя, Температурный диапазон 20-55 °C, 30-70 °C, макс. временно: | +100 °C |
| Температура теплоносителя, мин.: | 0 °C |
| Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: | Стойкая к коррозии латунная поверхность, DZR |
Cоответствие
SI 2016 № 1105 (UK)
4MS/KTW-BWGL
ЮА Р-15.2.4-22-17605 (АТ)
Выбор параметров
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
37000500 | VTA932 | ESBE VTA932 Сменный комплект VTA320, 20 - 43°C | VTA320 | |
|
 |
37001200 | VTA937 | ESBE VTA937 Сменный комплект VTA370, 20 - 43°C | Относится к номеру VTA370, артикула. 3110 44 00 | |
|
|
37001700 | VTA937 | ESBE VTA937 Сменный комплект VTA370, 20 - 55°C | VTA370 | |
|
|
37001800 | VTA937 | ESBE VTA937 Сменный комплект VTA370, 30 - 70°C | VTA370 | |
|
|
37001100 | VTA937 | ESBE VTA937 Сменный комплект VTA370, 35 - 60°C | Относится к номеру VTA370, артикула. 3110 40 00, 3110 45 00 | |
|
 |
37101100 | VTA957 | ESBE VTA957 Сменный комплект серия VTA570, 10 - 30°C | VTA570 | |
|
|
37101200 | VTA957 | ESBE VTA957 Сменный комплект серия VTA570, 20 - 43°C | VTA570 | |
|
|
37101500 | VTA957 | ESBE VTA957 Сменный комплект серия VTA570, 20 - 55°C | VTA570 | |
|
|
37101700 | VTA957 | ESBE VTA957 Сменный комплект серия VTA570, 30 - 70°C | VTA570 | |
|
|
37101300 | VTA957 | ESBE VTA957 Сменный комплект серия VTA570, 45 - 65°C | VTA570 | |
|
 |
98080480 | VTA903 | ESBE VTA903 Регулировочная ручка, серия VTA300 | |
|
|
 |
98080420 | VTA903 | ESBE VTA903 Верхняя ручка, серия VTA300 | |
|
|
 |
98082130 | VTA903 | ESBE VTA903 Ручка, серия VTA300 | |
|
Комплект присоединений KTD200, KTD300
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36552200 | KTD212 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
 |
36552400 | KTD312 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
|
36552300 | KTD212 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
|
36552500 | KTD312 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
Комплект присоединений KCD300
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36552900 | KCD313 | Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
Загрузки
Загрузки
Связанные материалы
Связанные продукты
 |
VTS520 | Серия VTS520 предназначена для систем бытового горячего водоснабжения, соединенных с отопительной системой solar. | Спецификация | Инструкция по установке | |
 |
VTF320 | Клапаны ограничения потока для циркуляционных систем бытового горячего водоснабжения | Спецификация | Инструкция по установке | |
 |
VTG140 | Клапаны серии VTG140 могут использоваться в различных системах отопления, но предназначены специально для напольного отопления. | Спецификация | Инструкция по установке | |
 |
VTS550 | Серия VTS550 предназначена для систем бытового горячего водоснабжения, соединенных с отопительной системой solar. | Спецификация | Инструкция по установке | |
 |
VTA350, VTA550 | Серия VTA350/VTA550 предназначена для систем бытового горячего водоснабжения, с функцией защиты от ожога для линейных сфер применения. | Спецификация | Инструкция по установке | Инструкция по установке |
 |
VTA320, VTA520 | Серия VTA320/VTA520 предназначена для систем бытового горячего водоснабжения, с функцией защиты от ожога для линейных сфер применения. | Спецификация | Инструкция по установке | Инструкция по установке |
Сферы применения
Сферы применения
Плавно регулируемый источник тепла с радиаторным контуром и независимой системой отопления пола.
Продукция
VTA370, VTA570
Радиаторный контур с несколькими зонами отопления пола.
Система отопления с радиаторным контуром и отоплением полов.
Управление системой бытового горячего водоснабжения и управление термостатическим отоплением полов в системах централизованного отопления.
Система отопления с независимым радиаторным контуром и отоплением полов.
Радиаторный контур с одной зоной отопления пола.
Система отопления с независимым радиаторным контуром и отоплением полов.
Система отопления с радиаторным контуром и отоплением полов.
