Термостатический смесительный клапан
VTS550
- Высокая температурная устойчивость.
- Защита от ошпаривания и легионеллы.
- Точность регулировки.
- Подходит для циркуляции горячей воды (HWC).

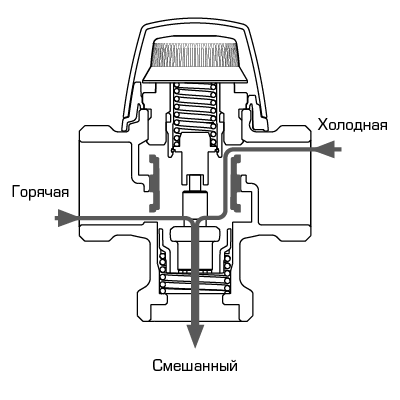

Серия VTS550 для применения в системах бытового горячего водоснабжения, подсоединенных к системам отопления solar, где высокая температура воды требует использования сверхпрочных компонентов. VTS550 имеет симметричное направление потока. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).
Номенклатура изделий
VTS552, Внешняя резьба
| Номер арт. | Наименование | Температурный диапазон [°C] | Кпс | Присоединение E | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
| 31740100 | VTS552 | 45 - 65 | 3,2 | G 1" | 84 | 50 | 60 | 56 | 0,78 |
| 31740300 | VTS552 | 45 - 65 | 3,5 | G 1¼" | 84 | 50 | 60 | 56 | 0,87 |
| 31740200 | VTS552 | 50 - 75 | 3,2 | G 1" | 84 | 50 | 60 | 56 | 0,78 |
| 31740400 | VTS552 | 50 - 75 | 3,5 | G 1¼" | 84 | 50 | 60 | 56 | 0,87 |
VTS552, с переходниками
| Номер арт. | Наименование | Температурный диапазон [°C] | Кпс | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
| 31740500 | VTS552 | 45 - 65 | 3,0 | R ¾" | 154 | 85 | 60 | 56 | 1,14 |
| 31740700 | VTS552 | 45 - 65 | 3,4 | R 1" | 164 | 90 | 60 | 56 | 1,51 |
| 31740600 | VTS552 | 50 - 75 | 3,0 | R ¾" | 154 | 85 | 60 | 56 | 1,14 |
Поддержка установки
Использование
Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке VTS550 |
|
Технические данные
Технические данные
| Класс давления: | PN 10 |
| Рабочее давление: | 1,0 МПа |
| Макс. перепад давления, Смесительный: | 0,3 МПа |
| Стабильность температуры: | ±4 °C * Значения верны при неизменном давлении поступающей холодной/ горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C. |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +120 °C |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Соединения, Наружная резьба (R): | EN 10226-1 |
| Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: | Стойкая к коррозии латунная поверхность, DZR |
Cоответствие
SI 2016 № 1105 (UK)
4MS/KTW-BWGL
ЮА Р-15.2.4-22-17605 (АТ)
Выбор параметров
Aксессуары и запасные части
Комплект присоединений KTD200, KTD300
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36552200 | KTD212 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
|
36552300 | KTD212 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
 |
36552400 | KTD312 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
|
36552500 | KTD312 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
Комплект присоединений KCD300
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36552900 | KCD313 | Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". | Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
37120400 | VTS955 | ESBE VTS955 Сменный комплект, серия VTS550, 50 - 75°C | VTS550 | |
|
|
37120300 | VTS955 | ESBE VTS955 Сменный комплект, серия VTS550, 45 - 65°C | VTS550 | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VTS520, VTS550 |
|
| Инструкция по установке | VTS550 |
|
| Сертификаты | Декларация соответствия требованиям, VTS550 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VTS550 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VTS550 (en) |
|
| Сертификаты | KIWA-21-DW-10122, VTS550 |
|
| Сертификаты | EAC Сертификат, VTS550 |
|
| Сертификат | UKRSEPRO Сертификат (UA), VTS550 |
|
| Разрешения | PZH-Сертификат (PL), VTS550 |
|
| изображение | VTS552, в высоком разрешении |
|
| изображение | VTS552 с переходниками, в высоком разрешении |
|
| 2D-изображения | VTS550 |
|
| 2D-изображения | VTS550 с переходниками |
|
