Контроллер
CRD200
- Контроллер c регулированием по датчику температуры в помещении и по датчику наружной температуры
- беспроводной комнатный модуль
- кривая отопления, обновляемая в режиме реального времени
- Интеллектуальное ПО и самоадаптирующаяся система от ESBE
- низкий уровень шума
- быстрое и точное регулирование
- доступен режим поддержания постоянной температуры теплоносителя
- доступен режим регулирования температуры в помещении по датчику температуры в помещении
- Доступен режим регулирования по датчику наружной температуры
- возможна модернизация до версии с модулем управления насосом (ON/OFF)
- с функцией ШИМ-управления насосом
Серия CRD200 — это контроллеры со встроенным приводом, регулирующие температуру в помещении одновременно по датчику температуры в помещении и по датчику наружной температуры, и предназначенные для установки на поворотные клапаны ESBE серии VRG.
Контроллеры серии CRD200 имеют встроенное интеллектуальное ПО и самоадаптирующуюся систему от ESBE, которые не только повышают их рабочие характеристики, но и позволяют им работать во всех программно выбираемых режимах управления: поддержание постоянной температуры теплоносителя, регулирование температуры в помещении по датчику температуры в помещении или по датчику наружной температуры.
Контроллер имеет динамическую кривую отопления, обновляемую в режиме реального времени, что означает, что никакие настройки этой кривой не требуются, а настройки контроллера будут минимальными.
В комплект поставки контроллеров серии CRD200 входит беспроводной комнатный модуль.
Контроллер CRD200 доступен в версии с функцией ШИМ-управления насосом.
Номенклатура изделий
CRD200
| Номер арт. | Наименование | Электропитание [В перем. тока] | Крутящий момент [Нм] | Комнатный дисплей | Масса [кг] | Заменяет | Примечание |
| 12684200 | CRD221 | 230 | 6 | Беспроводной | 0,9 | 12682200 | |
| 12684700 | CRD227 | 230 | 6 | Беспроводной | 0,9 | с функцией ШИМ-управления насосом |
Поддержка установки
Установка контроллера ESBE – CRD200
Ручное и автоматическое управление, CRD200
Изменение направление открытия – Контроллеры ESBE (CRx200)
Изменение целевой температуры – Контроллеры ESBE (CRx200)
Изменение максимальной/минимальной температуры подачи – Контроллеры ESBE (CRx200)
Внешняя активация T2 — контроллеры ESBE (CRx200)
Настройка контроллера ESBE — CRD200
Модернизируйте контроллер ESBE – с CRD с беспроводной связью на CRD с проводной
Модернизируйте контроллер ESBE – с CRA200 на CRD200
Модернизируйте контроллер ESBE – с CRB200 на CRD200
Модернизируйте контроллер ESBE – с CRC200 на CRD200
Управление насосом — контроллер ESBE (CRD227)
Примеры установки
В этом примере показано, как регулируется температура в помещении в зависимости от наружной температуры и температуры в помещении. Такая схема используется в зданиях, где комнатный модуль можно использовать для измерения температуры в помещении, например в зданиях с открытым пространством, в которых требуется наиболее точное регулирование температуры. CRD200 регулирует температуру в помещении в зависимости от наружной температуры и температуры в помещении. Кривая отопления непрерывно адаптируется интеллектуальным ПО от ESBE для обеспечения самого высокого уровня комфорта в помещении. Во все отопительные приборы подается теплоноситель с одинаковой температурой, рассчитанной контроллером CRD200. Управление насосом трубопровода отопления осуществляется посредством ШИМ-сигнала.
В этом примере показано, как регулируется температура в помещении в зависимости от наружной температуры и температуры в помещении.
Такая схема используется в зданиях, где комнатный модуль можно использовать для измерения температуры в помещении, например в зданиях с открытым пространством, в которых требуется наиболее точное регулирование температуры. CRD200 регулирует температуру в помещении в зависимости от наружной температуры и температуры в помещении. Кривая отопления непрерывно адаптируется интеллектуальным ПО от ESBE для обеспечения самого высокого уровня комфорта в помещении.
Во все отопительные приборы подается теплоноситель с одинаковой температурой, рассчитанной контроллером CRD200. Насос контура отопления будет отключен модулем управления насосом CRA913, когда закроется клапан. Отопительная нагрузка не требуется.
* Проводное или беспроводное соединение в зависимости от требований.
Документы
Технические данные

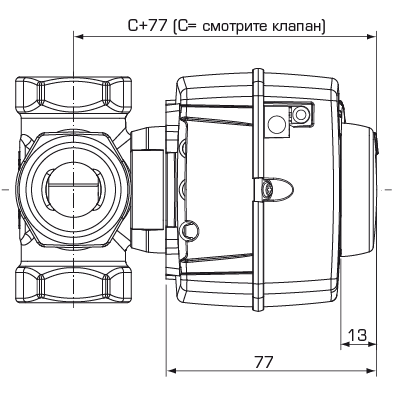

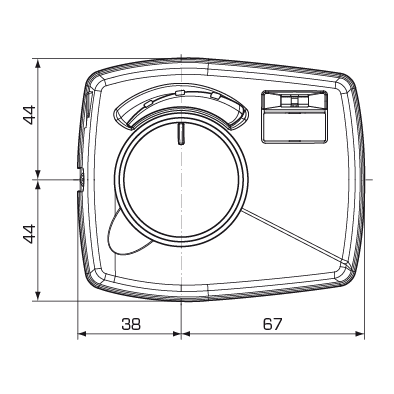

Технические данные
| Датчики: | Температурный датчик типа NTC |
| Степень защиты корпуса: | Блок привода: IP41; Комнатный дисплей: IP20 |
| Класс защиты: | II |
| Электропитание: | Блок привода: 230 ± 10% В перем. тока, 50 Гц; Комнатный дисплей - беспроводной: 2x 1,5В LR6/AA |
| Потребление энергии: | 10 ВА |
| Срок службы батареи, беспроводной комнатный дисплей: | 1 год |
| Крутящий момент: | 6 Нм |
| Класс контроля температуры ErP: | VII |
| Потребление электроэнергии: | 3,5 % |
| Радиочастота: | беспроводной комнатный дисплей - 868 МГц; Регион 1 по классификации МСЭ — одобрено согласно EN 300220-2 |
| Время закрытия при макс. скорости: | 30 с |
| Сигнал ШИМ для управления насосом | Выходное сопротивление во включенном состоянии: 530 Ом |
| Выходное сопротивление в выключенном состоянии: 10 кОм | |
| Рекомендуемое сопротивление нагрузки: ≥ 1,5 кОм | |
| Диапазон напряжения в выключенном состоянии: 0,0 – 1,0 В пост. тока | |
| Диапазон напряжения во включенном состоянии без нагрузки: 8,5 – 12,7 В пост. тока | |
| Диапазон напряжения во включенном состоянии при нагрузке 1,5 кОм: 5,6 – 12,7 В пост. тока | |
| Комплект поставки: | • Контроллер со встроенным приводом |
| • Датчик температуры теплоносителя | |
| • Адаптер питания Европейского стандарта на 230 В | |
| • Беспроводной комнатный модуль | |
| • Датчик наружной температуры | |
| • Кабель связи между датчиком наружной температуры и приводом | |
| Диапазон температуры, Датчик температуры теплоносителя: | от +5 до +95 °C |
| Диапазон температуры, Датчик наружной температуры: | от -50 до +70 °C |
| Диапазон температуры, Комнатный модуль (датчик температуры в помещении): | от +5 до +30 °C |
| Температура окружающей среды, макс.: | +55 °C |
| Температура окружающей среды, мин.: | -5 °C |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Переходники для клапанов Meibes. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Заказывается отдельно. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Переходники для клапанов Watts. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Заказывается отдельно. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210,CRS210. Заказывается отдельно. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Переходники для клапанов Lovato. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Заказывается отдельно. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Переходники для клапанов PAW. | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Заказывается отдельно. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS | Серия ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Заказывается отдельно. | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16200700 | ARA801 | ESBE ARA801 Комплект вспомогательного переключателя ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Модуль управления насосом (вкл./выкл.) | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Модуль беспроводной радиосвязи | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17053100 | CRA911 | ESBE CRA911 Датчик потока в трубопроводе, кабель длиной 5 м | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 Датчик прямой + обратной линии | CRx2x7 | |
|
 |
17055300 | CRB912 | ESBE CRB912 Комнатный блок, с кабелем | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Комнатный блок, беспроводной | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Кабель связи, 20м | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Наружный датчик | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Вилка UK 230В - 12В | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Вилка EU 230В - 12В | |
|
