Vanne à boisseau sphérique motorisée
MBA120
- Capacités de débit élevées
- Étanche aux bulles d'air
- Système anti-condensation
- Polyvalente et simple à installer
La série MBA120 ESBE une gamme de vannes à boisseau sphérique motorisées à 2 voies avec servomoteur ; elles sont destinées aux applications de chauffage et de refroidissement. Cette vanne est étanche aux bulles d'air, conformément à la norme EN12266-1. La série MBA120 est disponible en DN15-32 et elle est proposée avec différents types de raccords pour répondre à la plupart des besoins. Le servomoteur est monté sur la vanne à boisseau sphérique avec un embout métallique qui permet le montage/démontage du servomoteur simplement, rapidement et en toute sécurité.
Gamme de produits

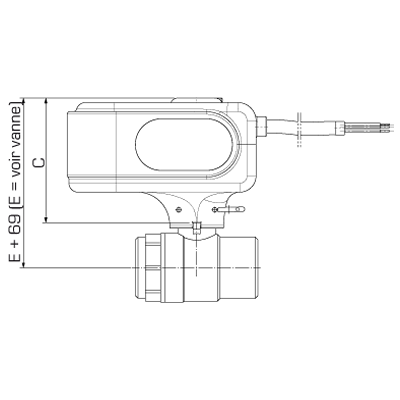

MBA121, Filetage intérieur
![MBA121.png](/storage/2561A56A4E8D1AA2961E9A0E52757992386B0AB6FCA3BBB2C076ED67F9D38BBA/e314e86db26b4d9eb61947e222289aa0/160-160-0-png.Png/media/cedf2f46e921460b908d69f494a32cbd/MBA121.png)
![MBA121 valve_front_A-01.png](/storage/96D961FE0130215E0CA225A5ABAC841EA09AFFD694B6FA3B55F9345999563AC1/fad24c89de5b4755ade9eac2595588f6/160-160-0-png.Png/media/5c7fdfc061894e6aaf78270852cf6db6/MBA121%20valve_front_A-01.png)
![MBA121 valve_side_A-01.png](/storage/8CF2E3D0FAF16143DFE61F84563B23E39BE397C1812CC66C8F0E238AE95B2E42/88fe591d0e6743ef9d38a8eedf9d42b0/160-160-0-png.Png/media/77dbe98773b3468d9c5728f072260e45/MBA121%20valve_side_A-01.png)
![MBA121_front_FR_A-01.png](/storage/8E52FCBE77951AE81E9A79BD9F4E0ACE1794E0084DD15406AAF0CFDFCFFEB807/fd0c988fb54e432e81ac9ce6abac6b17/160-160-0-png.Png/media/2929daf4589542e1b46db1c1466119f7/MBA121_front_FR_A-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | C [mm] | D [mm] | E [mm] | F [mm] | Poids [kg] |
43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 |
43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 |
43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 |

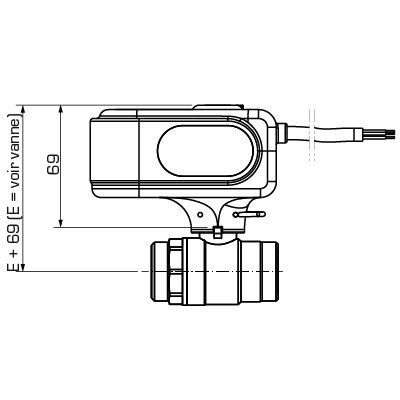

MBA122, Filetage extérieur
![MBA122.png](/storage/B2E37EE0A204B444572B0F27C9D7C2A83550EC985A562A5B16233372A594C613/6bcacf8c23da43dbb615cad9e1125d9c/160-160-0-png.Png/media/c70bb4ffe80f429c81b72879aa20a63d/MBA122.png)
![MBA122_valve_front-01.png](/storage/7A7472790E30502236FE85FF1178A374D83423A0B03BBBF1B8CA0944A11C8A66/002ebcc1bb3b4e42b5f011cb1fea900d/160-160-0-png.Png/media/04a98a8c11a8461fbbfa890718119bf4/MBA122_valve_front-01.png)
![MBA122_valve_side-01.png](/storage/CE8613A21D9B194BDF147E9C49EE1E7FF865029B2B1005652AB11FFBDBF8AE90/c0c142c4fde44c0eb4c168c01395223e/160-160-0-png.Png/media/a1672acf76f146ac8540fe1aadcb7c07/MBA122_valve_side-01.png)
![MBA122_front_FR-01.png](/storage/01AEF12BE41B9E7B1117D4884341E264854B7AC0780ACACD63D651788BC5AF93/8184696c281b4951bbe7f2ed5df31b88/160-160-0-png.Png/media/6a04c5f0b0b7455d92651cfdc5d9e52f/MBA122_front_FR-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | C [mm] | D [mm] | E [mm] | F [mm] | Poids [kg] |
43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21,5 | 35 | 0,61 |
43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 |
43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 |
43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 |

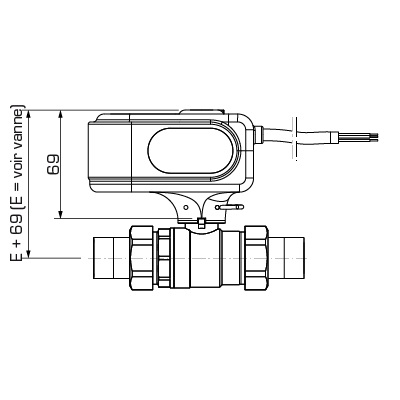

MBA122, Filetage extérieur avec adaptateurs
![MBA122_with adapters_rgb.png](/storage/D8A6BCDD6BDCD701978D3FF3D12C4F2A339DDE400E0E2F7D971092E7A5F47764/14a742216745400384fc2e5ba41e54cd/160-160-0-png.Png/media/004b893b768048d384e2d3ff95f0a0df/MBA122_with%20adapters_rgb.png)
![MBA122_valve adapter_front-01.png](/storage/EE08010F057293EE570FBC01B4BC95DDB1FCCE1C3CA5102FF3A20FE0A4A88E09/31dcc06b52b440c4a42d97136bc9dca5/160-160-0-png.Png/media/7837a00e6d7e459687198d39eea6011e/MBA122_valve%20adapter_front-01.png)
![MBA122_valve adapter_side-01.png](/storage/58058F7BBAD021D40D421595E171234C42967DADC88A362DB99A7A6C7758CD01/2f36a6d893294f14a4ffc8a5081b1b67/160-160-0-png.Png/media/9b99c4eba8b042ffb4186e0fa68c43fa/MBA122_valve%20adapter_side-01.png)
![MBA122_adapter_front_FR-01.png](/storage/AB6CF447BDC373A2978CF33A2878C400872174728C1DBE8E831CD81C335F1528/d2fd4808b2ca4d88ae6e7bbafb122337/160-160-0-png.Png/media/e304af637b0f47a18a920d16fef03c61/MBA122_adapter_front_FR-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | C [mm] | D [mm] | E [mm] | F [mm] | Poids [kg] |
43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21,5 | 35 | 0,73 |
43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 |
43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 |
43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 |

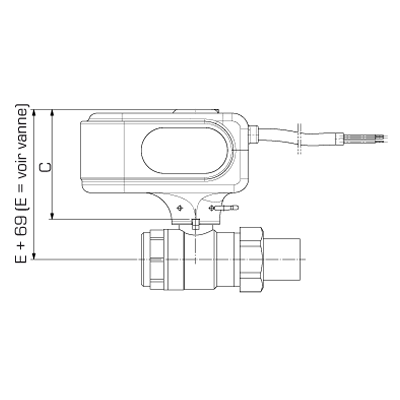

MBA124, Filetages intérieur et extérieur
![MBA124.png](/storage/030D88B0AEF5981A97842F6DBE7FEA5EFC7C9571A71403196E9C19E9A36BCBBF/ba8d73a9ba2d45619744771b3fe10494/160-160-0-png.Png/media/4fa82cf1276647e590a5d19edd0d3d0c/MBA124.png)
![MBA124 valve_front_A-01.png](/storage/AA02A59B42FA812460A156AB8F263C7853DD983C236E6743842FEE0594D782EB/96d5a7dd912e471f89360c489e20b54e/160-160-0-png.Png/media/06ce33e628aa467e8c0c0b56129958d1/MBA124%20valve_front_A-01.png)
![MBA124 valve_side_A-01.png](/storage/CEB5007A406BCB49D78C12989DDEEA8C7BE2D7797DA2C8D12A1AE96AF942EB01/335ff1a2ce924913bd3d62c842bd9210/160-160-0-png.Png/media/3744199e03c24ba08b5b71897594b955/MBA124%20valve_side_A-01.png)
![MBA124_front_FR_A-01.png](/storage/905CCC7D978DE10889B71EC93AED7E41FD3C6B09143967A372BAB9CFCEEB7296/bbc2ea23225a4fd9b6d3d69bc2656119/160-160-0-png.Png/media/8723029ba488413992366a3cef55e806/MBA124_front_FR_A-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | C [mm] | D [mm] | E [mm] | F [mm] | Poids [kg] | Note |
43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Connexion A = filetage intérieur; Connexion B = filetage extérieur |
43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Connexion A = filetage intérieur; Connexion B = filetage extérieur |
43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Connexion A = filetage intérieur; Connexion B = filetage extérieur |
Assistance au montage
Documents
Nom | Télécharger |
Instructions pour l'installation MBA120 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 32 |
Pression de service : | 3,2 MPa |
Couple (à une pression nominale): | < 4 Nm |
Taux de fuite : | EN12266-1 : taux de fuite interne A, étanche aux bulles d'air; EN12266-1 : taux de fuite externe A, étanche aux bulles d'air |
Alimentation électrique : | 230 ± 10% V CA, 50 Hz |
Consommation électrique : | fonctionnement du moteur : 3,5 W; résistance anti-condensation : jusqu'à 5 W |
Signal de commande: | 2 points SPST (= Single Pole Single Throw / unipolaire à une direction) |
Indice de protection : | IP44 |
Classe de protection : | II |
Temps de course 90° : | 40 s |
Capacité contact auxiliaire : | 6(1) A 230 V CA |
Couple : | 10 Nm |
Fluides, Eau de chauffage : | en conformité avec VDI2035 |
Fluides, Mélanges eau / glycol : | maxi 50 % (pour les mélanges de plus de 20 %, les données de la pompe doivent être vérifiées) |
Température du liquide, maxi : | +90 °C |
Température du liquide, mini : | 0 °C |
Température ambiante, maxi : | +50 °C |
Température ambiante, mini : | 0 °C |
Connexions, Filetage intérieur (G) : | ISO 228/1 |
Connexions, Filetage extérieur (G) : | ISO 228/1 |
Matériau, Corps de vanne : | Laiton CW 617N, plaqué nickel |
Matériau, Extrémité du corps : | Laiton CW 617N, plaqué nickel |
Matériau, Siège : | PTFE |
Matériau, Joint torique : | FPM |
Matériau, Sphère : | Laiton CW 617N, chromé |
Matériau, Rondelle : | PTFE |
Matériau, Arbre : | Laiton CW 614N, chromé |
Matériau, Joint torique, arbre : | HNBR |
Matériau, Joint d'étanchéité : | Fibre résistant à la chaleur |
Matériau, Raccord : | Laiton CW 617N, plaqué nickel |
Matériau, Écrou : | Laiton CW 617N, plaqué nickel |
Conformité
SI 2016 n° 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 N° 1091
SI 2012 N° 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dimensionnement
