Equipo de circulación
VTR300, VTR500
- Disponibilidad de agua caliente al instante
- Fácil instalación todo en uno
- Protección frente a quemaduras
- Aislamiento para minimizar las pérdidas de energía
- VTR500 para viviendas multifamiliares
Las series VTR300 y VTR500 están indicadas para instalaciones de circulación de agua caliente. El equipo de circulación ofrece agua caliente disponible al instante, protección frente a quemaduras y confort de forma compacta y eficiente. Utilizando únicamente componentes termostáticos (no eléctricos) la unidad es completamente independiente y su instalación es de lo más sencilla, ya que incluye las conexiones y válvulas de retención.
Gama de productos
VTR522, Rosca externa

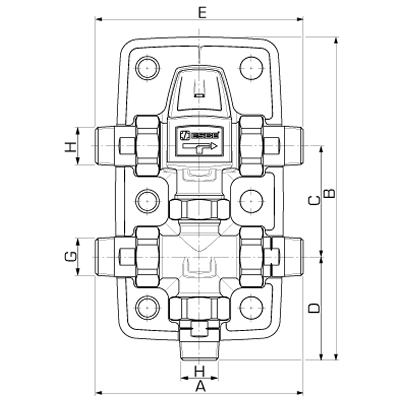

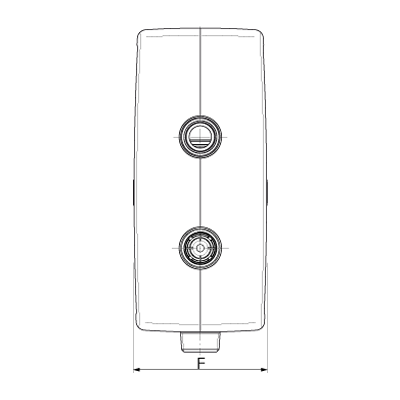

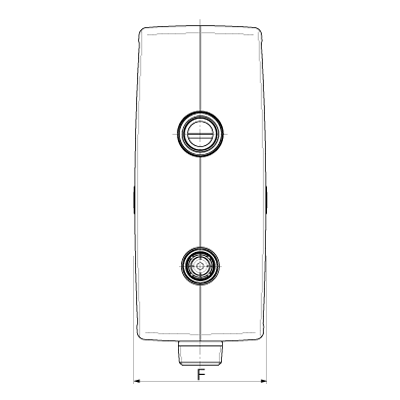

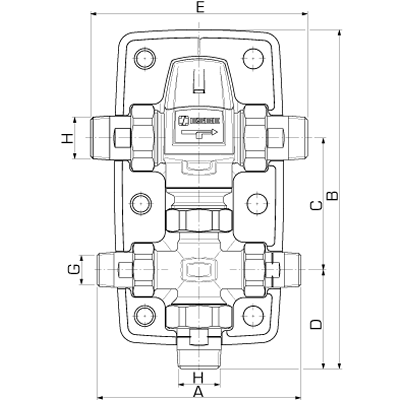

| N.º ref. | Referencia | Rango de temperatura [°C] | Kvs | Conexión G | Conexión H | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] |
| 31400400 | VTR522 | 45 - 65 | 3,5 | R ¾" | R 1" | 154 | 257 | 100 | 75 | 164 | 100 | 2,2 |
| 31400500 | VTR522 | 50 - 75 | 3,5 | R ¾" | R 1" | 154 | 257 | 100 | 75 | 164 | 100 | 2,2 |
Soporte para la instalación
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación VTR300/VTR500, instalación |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Presión diferencial máx., Mezcladora: | 0,3 MPa |
| Temperatura del medio, máx.: | +95 °C |
| Estabilidad de la temperatura: | VTR300: ±2 °C *; VTR500: ±4 °C **; * Válido a una presión de agua caliente/fría invariable, velocidad mínima del caudal 4 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C.; ** Válido a una presión de agua caliente/fría invariable, velocidad mínima del caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C. |
| Material, Alojamiento de la válvula y otras piezas metálicas en contacto con fluidos: | Latón resistente a la desgalvanización, DZR |
Conformidad
SI 2016 n.º 1105 (UK)
4MS/KTW-BWGL
ÜA R-15.2.4-22-17605 (AT)
Accesorios y piezas de recambio
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones |
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
37000400 | VTA932 | ESBE VTA932 Kit de intercambio VTA320, 35-60 ºC | VTA320, VTR320 | |
|
|
37001500 | VTA932 | ESBE VTA932 Kit de intercambio VTA320, 45-65 ºC | VTA320, VTR320 | |
|
|
37001600 | VTA932 | ESBE VTA932 Kit de intercambio VTA320, 50‒75 °C | VTA320, VTR320 | |
|
 |
37100200 | VTA952 | ESBE VTA952 Kit de intercambio serie VTA520, 45-65 ºC | VTA520, VTR520 | |
|
|
37100300 | VTA952 | ESBE VTA952 Kit de intercambio serie VTA520, 50-75 ºC | VTA520, VTR520 | |
|
 |
37202900 | BV | ESBE BV Kit de válvula de retención VTR300 | VTR322 | |
|
|
37203000 | BV | ESBE BV Kit de válvula de retención | VTR522 | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | VTR300, VTR500 |
|
| Instrucciones de instalación | VTR300, VTR500 |
|
| Certificado | Declaración de conformidad, VTR300 (en) |
|
| Certificado | Declaración de conformidad, VTR500 (en) |
|
| Certificado | Declaración de conformidad UKCA, VTR300 (en) |
|
| Certificado | Declaración de conformidad UKCA, VTR500 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, VTR300/VTR500 (en) |
|
| Certificado | ÜA R-15.2.4-22-17605 (AT), VTR300/VTR500 |
|
| Certificado | KIWA-21-DW-10120, VTR300 |
|
| Certificado | KIWA-21-DW-10122, VTR500 |
|
| Certificado | EAC Certificado (RU), VTR300/VTR500 |
|
| Certificado | UKRSEPRO Certificado (UA), VTR300/VTR500 |
|
| Approval | PZH-Certificado (PL), VTR300/VTR500 |
|
| Imagen | VTR322, de alta resolución |
|
| Imagen | VTR522, de alta resolución |
|
| Imagen | VTR801, de alta resolución |
|
| 2D Imagen | VTR300 |
|
| 2D Imagen | VTR500 |
|
