Colector
VMA200
- Funciones de válvula de cierre y retención integradas.
- Conexiones para el equipo de seguridad y mantenimiento.
- Conforme a EN1717.
Los colectores serie VMA200 son válvulas de admisión para sistemas de agua caliente sanitaria. Los colectores están equipados con conexiones para válvula de seguridad, válvula de drenaje y válvula de vacío para la protección y el mantenimiento de las instalaciones.
Gama de productos

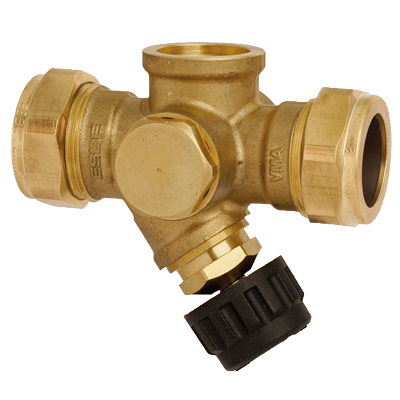

VMA213, Rosca interna y conexión por compresión

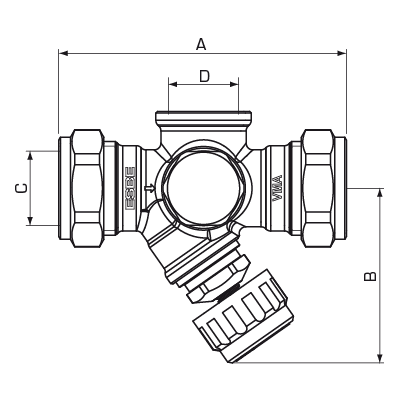

| N.º ref. | Referencia | DN | Kvs | Conexión C | Conexión D | A [mm] | B [mm] | Peso [kg] |
| 36401000 | VMA213 | 15 | 2,5 | CPF 15 mm | G ½" | 86 | 53 | 0,30 |
| 36401100 | VMA213 | 20 | 3,5 | CPF 22 mm | G ½" | 86 | 53 | 0,35 |
Datos técnicos
Datos técnicos
| Clase de presión: | PN 16 |
| Conexión, Rosca interna (G): | ISO 228/1 |
| Conexión, Conexión por compresión (CPF): | EN 1254-2 |
| Temperatura de funcionamiento, máx.: | +100 °C |
| Material, Alojamiento de la válvula y otras piezas metálicas en contacto con fluidos: | Latón resistente a la desgalvanización, DZR* |
| * Apto para instalaciones de agua potable | |
| Material, Juntas del asiento: | EPDM |
| Material, Juntas tóricas: | EPDM |
| Material, Botón: | Plástico |
| Material, Cono regulador: | Plástico (PPA) |
Conformidad
SI 2016 n.º 1105 (UK)
4MS/KTW-BWGL
ÜA R-15.2.4-22-17605 (AT)
