Válvula de Zona motorizada
ZRS220
- Presión de cierre de hasta 200 kPa
- Posibilidad de funcionamiento manual
- Tiempo de recorrido rápido
- Dirección del flujo de A a B-puerto
La serie ESBE ZRS220 es una gama de válvulas de zona motorizadas de 2 vías con actuador con retorno por resorte para el uso en sistemas de calefacción y refrigeración. La serie ZRS220 está disponible en DN15-32, PN16 con conexión de rosca interna. El actuador es controlado mediante señal de 2 puntos con función de retorno por resorte y es recomendado para función de encendido/apagado, disponible para fuente de alimentación de 230 V CA a 50/60 Hz.
El producto está destinado únicamente al uso en circuitos cerrados.
Gama de productos
ZRS224, Rosca interna

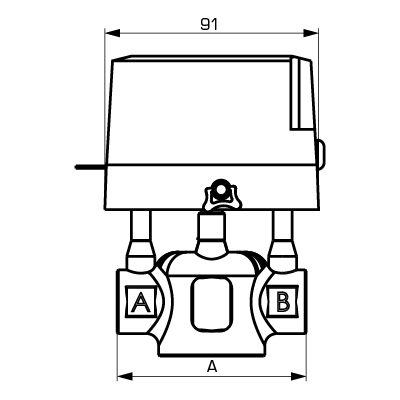

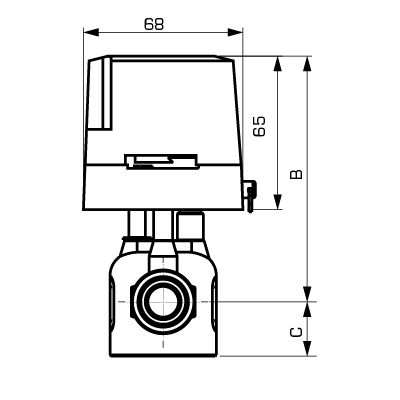

| N.º ref. | Referencia | DN | Kvs | Presión diferencial máx. [kPa] | Conexión | A [mm] | B [mm] | C [mm] | Peso [kg] |
| 43122100 | ZRS224 | 15 | 3,2 | 200 | G ½" | 80 | 103 | 21 | 1,01 |
| 43122200 | ZRS224 | 20 | 4,6 | 150 | G ¾" | 89 | 103 | 21 | 1,05 |
| 43122300 | ZRS224 | 25 | 5,7 | 100 | G 1" | 93 | 103 | 23 | 1,13 |
| 43122400 | ZRS224 | 32 | 10 | 80 | G 1¼" | 105 | 110 | 30 | 1,50 |
Soporte para la instalación
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación ZRS220 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 16 |
| Presión de trabajo: | 1,6 MPa |
| Caída máx. de presión diferencial: | Véase la hoja de datos |
| Conexiones: | Rosca interna (G), ISO 228/1 B |
| Fuente de alimentación: | 230 V CA, 50/60 Hz |
| Consumo eléctrico: | 6 VA |
| Señal de control: | 2 puntos (retorno por resorte de 2 hilos) |
| Clasificación del alojamiento: | IP44 |
| Clase de protección: | I |
| Tiempo de funcionamiento: | apertura: 15 segundos; cierre: 5 segundos |
| Longitud del cable: | 1 metro |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx.: | +94 °C |
| Temperatura del medio, mín.: | +2 °C |
| Temperatura ambiente, máx.: | +60 °C |
| Temperatura ambiente, mín.: | 0 °C |
| Material, Cuerpo de la válvula: | Latón CW 614N |
| Material, Bola: | NBR |
| Material, Junta tóricas: | EPDM |
