Изоляционный кожух

VRI100

  • Изоляция в соответствии с EnEV2009.
  • Снижает теплопотери на 65%.
  • Кожухи специально спроектированы для клапанов ESBE и обеспечивают надежное уплотнение.
  • Исключает ожоги от горячих клапанов.
Серия VRI100 - это набор изолирующих кожухов для клапанов серий VRG и VRB для типоразмеров DN15-DN40. Изолирующие кожухи разработаны в соответствии с директивой EnEV2009 и обеспечивают герметизацию клапана от циркуляции воздуха и потери тепла. Кожух имеет надежную автоблокировку, поэтому для фиксирования двух кожухов не требуется дополнительное оборудование, например, липкая лента или пружины.
Номенклатура изделий

VRI111

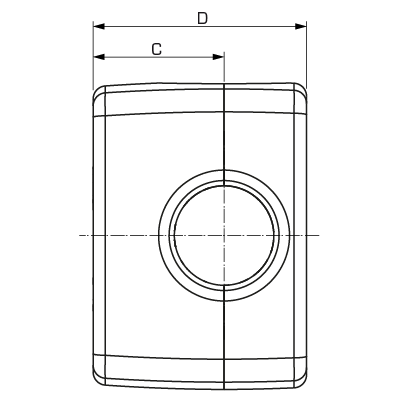

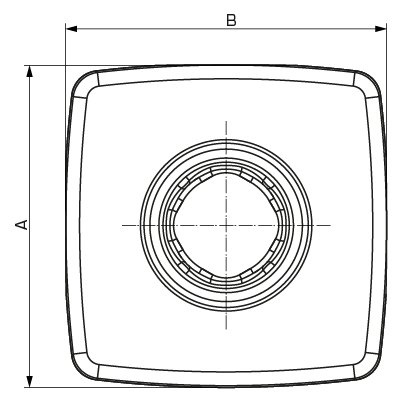

Номер арт. Наименование DN A [мм] B [мм] C [мм] D [мм] Масса [кг]
16103800 VRI111 15/20 95 95 72 40 0,013
16103900 VRI111 25 117 117 84 50 0,023
16104000 VRI111 32 120 120 92 55 0,043
16104100 VRI111 40 160 160 114 70 0,055
Поддержка установки

VRI100 Фильм по установке

Технические данные

Технические данные

Коэффициент λ: 0,035 Вт/мК
Температура теплоносителя, макс.: +130 °C
Температура теплоносителя, мин.: -20 °C
Температура окружающей среды, макс.: +130 °C
Температура окружающей среды, мин.: ‒20 °C
Материалы: Черный полипропилен с пенным наполнителем 35 г/л

Cоответствие

Cоответствие
EnEV 2014
Загрузки

Загрузки

тип Загрузка
Спецификация VRI100 download
Сертификат EAC Сертификат download
изображение VRI100, в высоком разрешении download
2D-изображения VRI100 download
Трехмерный чертеж (файл stp) VRI111, DN15-20 download
Трехмерный чертеж (файл stp) VRI111, DN25 download
Трехмерный чертеж (файл stp) VRI111, DN32 download
Трехмерный чертеж (файл stp) VRI111, DN40 download
