Смесительный клапан

T

  • Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
  • Специальная версия для установки прямо на котел.
  • Компактный и легко устанавливается на котлы.
  • Долгосрочный и долговечный.
  • Совершенная согласованность между клапаном и приводами ESBE.

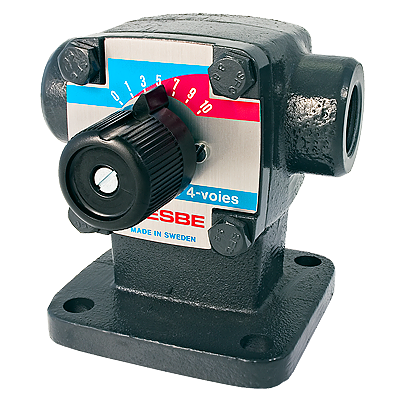

Серия T - это 4-ходовые клапаны для заводской сборки на котлах и двойной смесительной работы вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в котельных. Серия T доступна в типоразмерах DN20-25. В комплект поставки входит один тип присоединения. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий

T, Внутренняя резьба

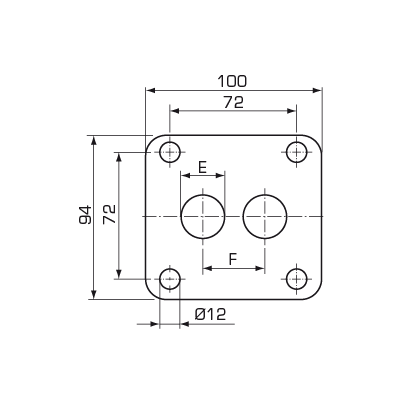

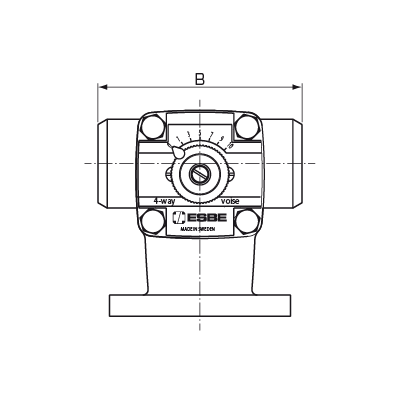

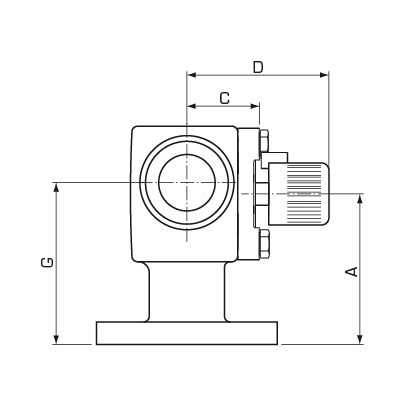

Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] F [мм] G [мм] Масса [кг]
11300900 T 20 20 8 Rp ¾" 80 115 39 76 20 35 86 2,7
Технические данные

Технические данные

Класс давления: PN6
РабочиРабочий угол: 90 °
Момент силы, макс.: 5 Нм
Утечка через закрытый клапан в % от потока: макс. 1,5
Подсоединения: Внутренняя резьба (Rp), EN 10226-1
Соответствие:

PED 2014/68/EU, статья 4.3

Температура теплоносителя, макс.: +110 °C
Температура теплоносителя, мин.: -10 °C
Материал, Корпус клапана: Литой чугун, EN–JL 1030
Материал, Золотник/Шпиндель: Латунь, CW 614N
Материал, Втулка: Пластик
Материал, Пластина со шкалой: Цинк
Материал, Уплотнительные прокладки: EPDM

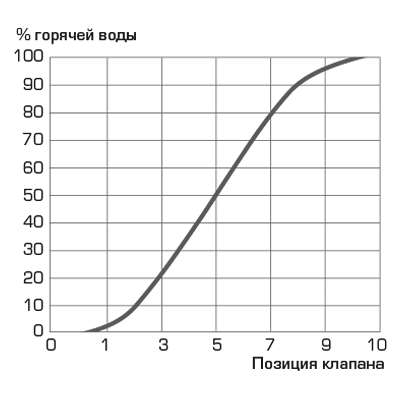

Характеристики клапана

Характеристики клапана
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
17000300 17000300 ESBE Соединительный набор №1 (DN 20-65) Соединительный набор №1 (DN 20-65). download
17006500 17006500 V1T ESBE V1T Комплект внутренних деталей Комплект внутренних деталей V 1T. 4H DN20-25, T DN20-32 download
98080120 98080120 ESBE Рычаг Рычаг. Заменяет ручку с номером артикула. 17007500 и рычаг с номером артикула. 98360010 download
