Смесительный клапан

4F

  • Превосходное регулирование для лучшей производительности двойного смешивания вплоть до 6 бар (PN6).
  • Широкий выбор размеров вплоть до DN150.
  • Долгосрочный и долговечный.
  • Совершенная согласованность между клапаном и приводами ESBE.
Серия 4F - это 4-ходовые клапаны с подсоединением к фланцу PN6 для двойного смешивания вплоть до 6 бар. Клапаны сделаны из литого высокопроизводительного чугуна, позволяющего их использование в системах отопления и охлаждения. Серия 4F доступна в типоразмерах DN20-150. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий

4F, Фланец

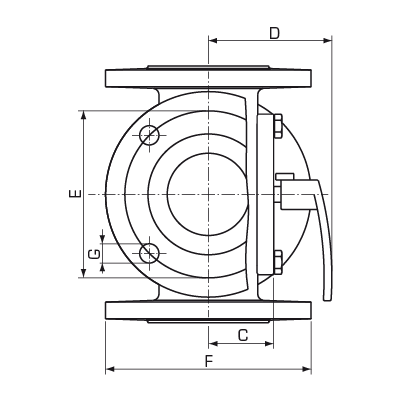

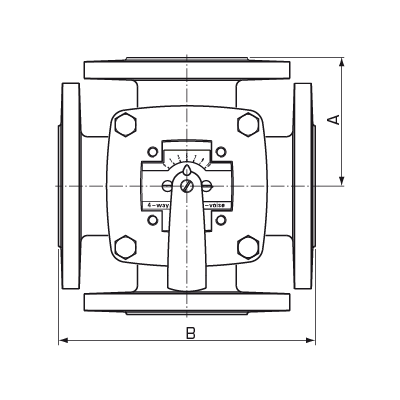

Номер арт. Наименование DN Кпс A [мм] B [мм] C [мм] D [мм] E [мм] F [мм] G [мм] Масса [кг]
11101700 4F 32 32 28 80 160 40 82 90 120 Ø15 (4x) 7,0
11101800 4F 40 40 44 88 175 40 82 100 130 Ø15 (4x) 8,2
11101900 4F 50 50 60 98 195 50 92 110 140 Ø15 (4x) 11,0
11102000 4F 65 65 90 100 200 50 92 130 160 Ø15 (4x) 12,2
11102100 4F 80 80 150 120 240 65 108 150 190 Ø18 (4x) 20,0
11102200 4F 100 100 225 132 265 81 124 170 210 Ø18 (4x) 25,0
11102300 4F 125 125 280 150 300 81 124 200 240 Ø18 (8x) 35,0
11102400 4F 150 150 400 175 350 89 131 225 265 Ø18 (8x) 45,0
Поддержка установки

Использование

Использование
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение втулки.

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN6
Утечка через закрытый клапан в % от потока: Смесительный: макс. 1,5;
Отводной: макс. 1,0
Макс. дифференциальное падение давления: DN 20-50, макс.: 50 кПа;
DN 65-150, макс.: 30 кПа
Диапазон регулирования кВ/кВ мин: 100
Подсоединения: Фланец, в соответствии с EN 1092-2
Соответствие:

PED 2014/68/EU, статья 4.3

Температура теплоносителя, макс.: +110 °C
Температура теплоносителя, мин.: -10 °C
Материал, Корпус клапана: литой чугун, EN–JL 1030
Материал, Золотник: латунь, CW 614N и нержавеющая сталь
Материал, Втулка: латунь DZR, CW 602N
Материал, Пластина со шкалой: литой чугун
Материал, Уплотнительные прокладки: EPDM

Характеристики клапана

Характеристики клапана

Выбор параметров

Выбор параметров
Смотрите спецификацию
