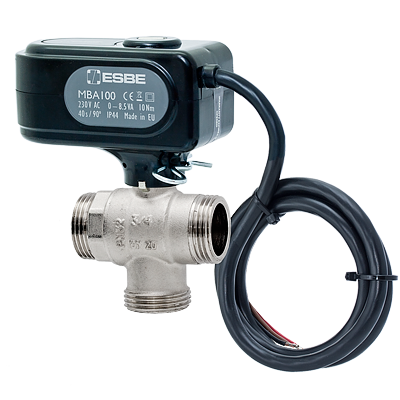

Шаровой кран с электроприводом
MBA130
- Воздухонепроницаемость
- Вспомогательный переключатель входит в комплект
- Антиконденсатный резистор, предотвращающий образование конденсата
- Гибкость и простота установки и монтажа
Серия MBA130 — это модельный ряд трехходовых шаровых кранов с приводным механизмом для использования в системах нагревания и охлаждения. Согласно стандарту EN12266-1, кран воздухонепроницаемый. Серия MBA130 поставляется для номинальных диаметров DN 20—25, в комплекте с различными видами соединений, которые удовлетворяют большинству потребностей. Приводной механизм монтируется на шаровом кране металлической втулкой, что обеспечивает простой, быстрый и безопасный монтаж/демонтаж приводного механизма.
Номенклатура изделий

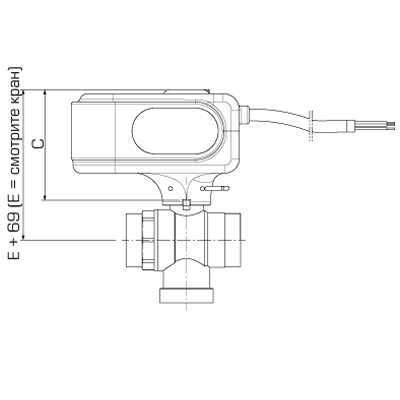

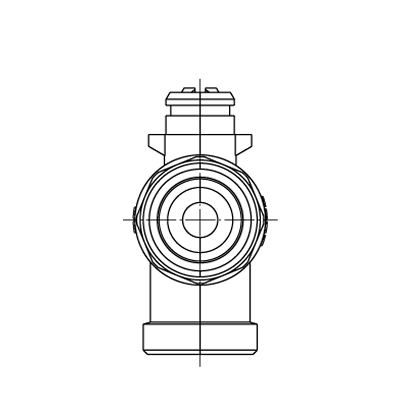

MBA132, Внешняя резьба
| Номер арт. | Наименование | DN | Кпс | Присоединение A | Присоединение B | Присоединение C | D [мм] | E [мм] | F [мм] | G [мм] | H [мм] | Масса [кг] |
| 43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
| 43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |

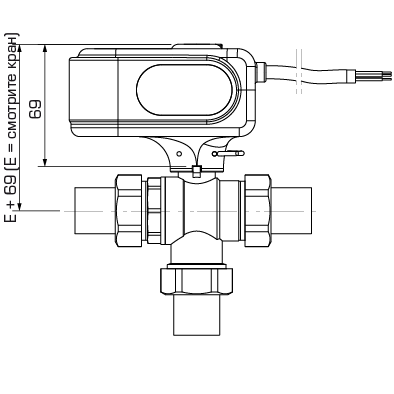

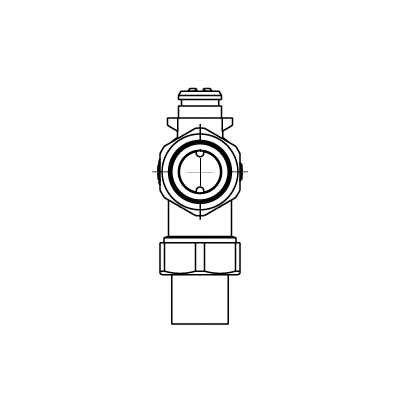

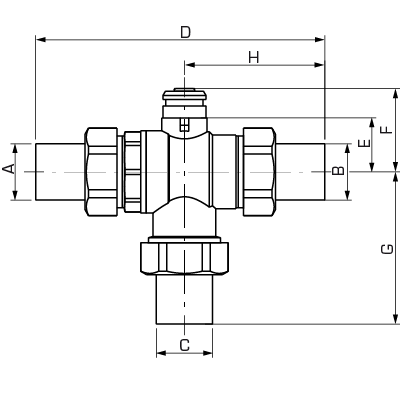

MBA132, Наружная резьба с переходниками
| Номер арт. | Наименование | DN | Кпс | Присоединение A | Присоединение B | Присоединение C | D [мм] | E [мм] | F [мм] | G [мм] | H [мм] | Масса [кг] |
| 43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
| 43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |

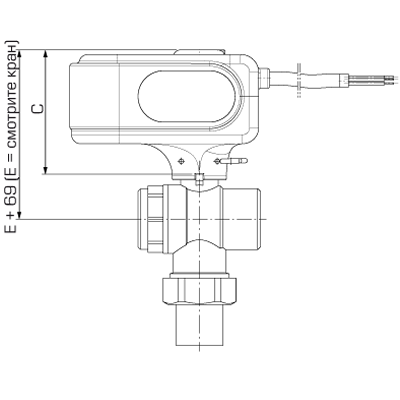

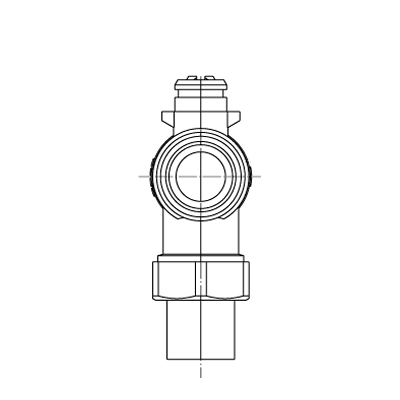

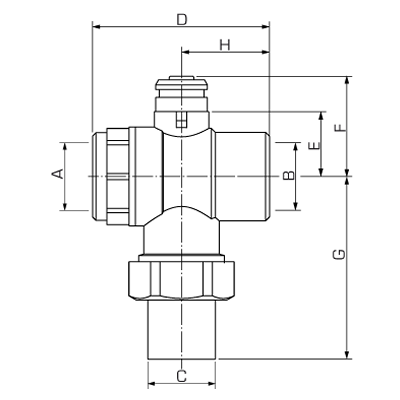

MBA135, внутренняя, Внутренняя и наружная резьба
| Номер арт. | Наименование | DN | Кпс | Присоединение A | Присоединение B | Присоединение C | D [мм] | E [мм] | F [мм] | G [мм] | H [мм] | Масса [кг] | Примечание | D [мм] | H [мм] |
| 43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Соединение А, В = внутренняя резьба; соединение С = наружная резьба | ||
| 43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 29 | 43 | 76 | 1,14 | Соединение А, В = внутренняя резьба; соединение С = наружная резьба | 81 | 41 |
Технические данные
Технические данные
| Класс давления: | PN 32 |
| Рабочее давление: | 3,2 МПа |
| Момент силы (при номинальном давлении): | < 4 Нм |
| Утечка через закрытый клапан: | EN 12266-1: степень внутренней утечки B, воздухонепроницаемый; EN 12266-1: степень внешней утечки A, воздухонепроницаемый |
| Электропитание: | 230 ± 10% В перем. тока, 50 Гц |
| Потребление энергии: | Работа привода: 3,5 Вт; Антиконденсатный резистор: до 5 Вт |
| Управляющий сигнал: | 2-точечное SPST (Single Pole Single Throw) |
| Степень защиты корпуса: | IP44 |
| Класс защиты: | II |
| Время действия 90°: | 40 c |
| Величина вспомогательного выключателя: | 6(1) А 230 В переменного тока |
| Крутящий момент: | 10 Нм |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса) |
| Температура теплоносителя, макс.: | +90 °C |
| Температура теплоносителя, мин.: | 0 °C |
| Температура окружающей среды, макс.: | +50 °C |
| Температура окружающей среды, мин.: | 0 °C |
| Соединения, Внутренняя резьба (G): | ISO 228/1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Материал, Корпус крана: | латунь CW 617N, с никелированным покрытием |
| Материал, Торец корпуса: | латунь CW 617N, с никелированным покрытием |
| Материал, Седло крана: | фторопласт |
| Материал, Уплотнительное кольцо: | фтористая резина |
| Материал, Шар: | латунь CW 617N, с хромированным покрытием |
| Материал, Шайба: | фторопласт |
| Материал, Шток: | латунь CW 614N, с хромированным покрытием |
| Материал, Уплотнительное кольцо, шток: | гидрированный акрилонитрил-бутадиен-каучук |
| Материал, Прокладка: | термостойкое волокно |
| Материал, Соединительный патрубок: | латунь CW 617N, с никелированным покрытием |
| Материал, Гайка: | латунь CW 617N, с никелированным покрытием |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
Выбор параметров
Проводка
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | |
 |
47100100 | MBA100 | ESBE MBA100 Привод 2-точечный, 230В перем. тока |
