Номенклатура изделий

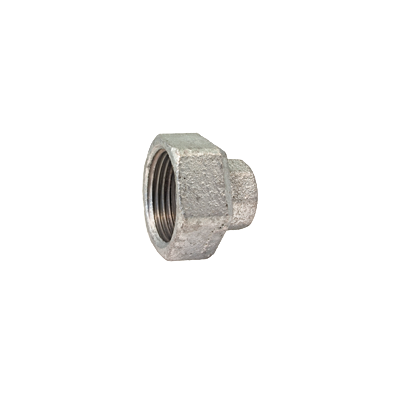

KTB112, фитинги с внутренней резьбой

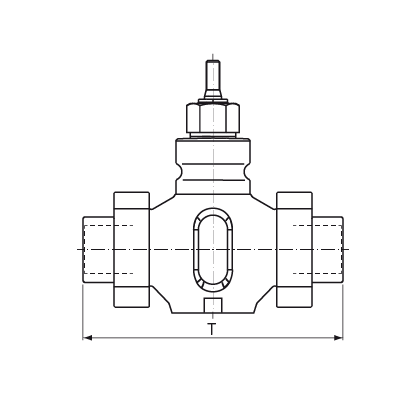

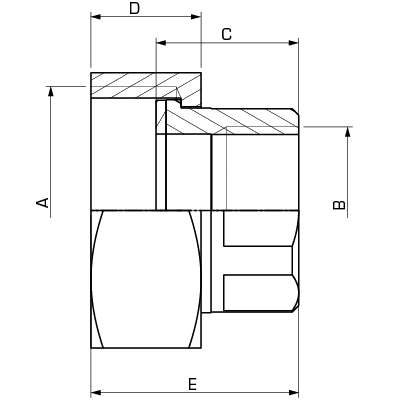

| Номер арт. | Наименование | DN | Присоединение A | Присоединение B | C [мм] | D [мм] | E [мм] | T (VLE100) [мм] | Масса [кг] | Примечание |
| 26100700 | KTB112 | 15 | G 1" | Rp ½" | 24 | 19 | 33 | 148 | 0,12 | Одна упаковка/отверстие |
| 26100800 | KTB112 | 20 | G 1¼" | Rp ¾" | 26 | 20 | 36 | 152 | 0,20 | Одна упаковка/отверстие |
| 26100900 | KTB112 | 25 | G 1½" | Rp 1" | 28,5 | 22 | 40 | 162 | 0,23 | Одна упаковка/отверстие |
| 26101000 | KTB112 | 32 | G 2" | Rp 1¼" | 33 | 24 | 47 | 171 | 0,41 | Одна упаковка/отверстие |
| 26101100 | KTB112 | 40 | G 2¼" | Rp 1½" | 35 | 25 | 50 | 200 | 0,45 | Одна упаковка/отверстие |
| 26101200 | KTB112 | 50 | G 2¾" | Rp 2" | 36 | 27 | 53 | 222 | 0,64 | Одна упаковка/отверстие |
Технические данные
Технические данные
| Класс давления: | PN 16 |
| Температура теплоносителя, макс. | +150 °C |
| Температура теплоносителя, мин.: | -20 °C |
| Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Материал, Накидная гайка: | Ковкий литой чугун, гальванизированный. |
| Материал, Накидная заглушка: | Ковкий литой чугун, гальванизированный. |
| Материал, Стандартная прокладка: | Unitec 300 |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | KTB100 |
|
| Сертификаты | Декларация строительного изделия BPD3, KTB100 (en) |
|
| Сертификат | EAC Сертификат, KTB100 |
|
| изображение | KTB112, в высоком разрешении |
|
