Sterownik
CRA140
- Sterownik stałej temperatury
- Regulacja temperatury powrotu do kotła
- Sterownik zintegrowany z siłownikiem
- Łatwa i szybka instalacja
Urządzenie ESBE serii CRA140 to sterownik stałej temperatury przepływu i temperatury powrotu do kotła z wbudowanym siłownikiem. Został opracowany specjalnie do zastosowań, w których zachodzi potrzeba regulacji dwóch temperatur przepływu. Sterownik ten zaprojektowano w celu zapewnienia stałej temperatury przepływu i jednoczesnego utrzymania drugiej temperatury przepływu w zmienialnym przedziale temperatur. Temperaturę ustawia się za pomocą prostego w obsłudze interfejsu z manipulatorem i wyświetlaczem. Regulowana nastawa temperatury zawiera się w zakresie 5–95°C. Kompaktowy sterownik zaprojektowany do obsługi zaworów obrotowych o DN 15–50, o zakresie roboczym 90°.
Gama produktów
CRA14x
| Nr art. | Nazwa | Napięcie [V AC] | Zakres temperatur [°C] | Moment obrotowy [Nm] | Masa [kg] |
| 12724100 | CRA141 | 230 | 5–95 | 6 | 0,7 |
Instrukcja obsługi i montażu
Jak zamontować ESBE Sterownik na zaworu ESBE (en)

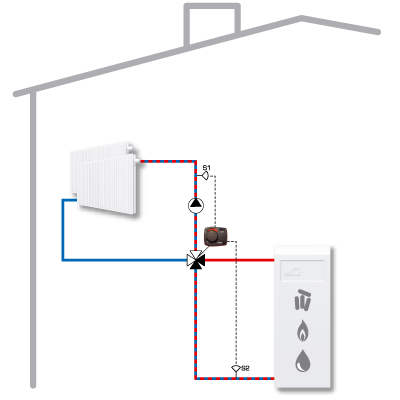

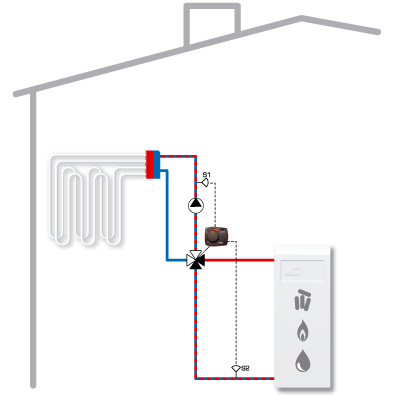

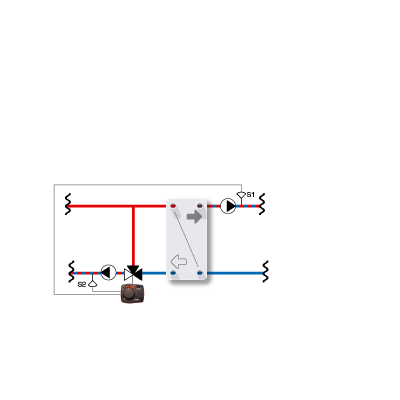

Przykładowe instalacje
Dane techniczne
Dane techniczne
| Czujniki: | Czujnik temperatury typu NTC |
| Ochronność obudowy: | IP41 |
| Klasa ochronna: | II |
| Zasilanie: | 230 ± 10% V AC, 50 Hz |
| Pobór mocy: | 10 VA |
| Moment obrotowy: | 6 Nm |
| Czas obrotu przy maksymalnej prędkości: | 30 s |
| Dostępne części | • Moduł siłownika wraz z dwoma wstępnie zmontowanymi czujnikami na rurę zasilającą |
| • Zestaw przyłączeniowy do zaworów ESBE serii VRG, VRB, VRH i MG, G, F, BIV, H, HG | |
| • Transformator 230V AC wyposażony we wtyczkę europejską | |
| Temperatura otoczenia, maks.: | +55 °C |
| Temperatura otoczenia, min.: | -5 °C |
| Czujnik na rurę zasilającą S1 i S2: | Od +5 do +95 °C |
Zgodność z normami
EMC 2014/30/EU
RoHS3 2015/863/EU
