Valvola a farfalla

VBF100

  • Risparmio energetico: tasso di perdita e tenuta stagna (classe A)
  • Kit di adattatori disponibili per un facile abbinamento agli attuatori ESBE

Le valvole ESBE serie VBF100 sono valvole a farfalla di tipo wafer progettate per il controllo e l’isolamento dell’acqua negli impianti HVAC (riscaldamento, ventilazione e aria condizionata). Le valvole sono predisposte per l’equipaggiamento con termometri per la misura della temperatura e possono essere motorizzate con attuatori ESBE serie 90, ARC300, ARC600 e ARD100/ARD200 in combinazione con adattatori.

Gamma di prodotti

VBF125

Cod. Riferimento DN Kvs A [mm] C [mm] D [mm] D1 [mm] D2 - PN6 [mm] D2 - PN16 [mm] E [mm] H [mm] L [mm] Peso [kg] Sostituisce
13900100 VBF125 20 32 104 149 59 31,5 65 75 33 70 155 1,5 MA20
13900200 VBF125 25 36 104 149 63 31,5 75 85 33 70 155 1,5 MA25
13900300 VBF125 32 40 104 154 68 31,5 90 100 33 70 155 1,6 MA30
13900400 VBF125 40 50 113 179 80 38,0 100 110 33 70 155 2,0 MA40
13900500 VBF125 50 85 126 210 95 48,5 110 125 43 70 155 2,4 MA50
13900600 VBF125 65 215 134 227 115 63,5 130 145 46 70 155 3,1 MA65
13900700 VBF125 80 420 157 261 138 78,5 150 160 46 80 195 4,2 MA80
13900800 VBF125 100 800 167 282 158 98,5 170 180 52 80 195 5,4 MA100
13900900 VBF125 125 1010 180 307 188 123,5 200 210 56 80 195 7,1 MA125
13901000 VBF125 150 2100 203 353 212 148,0 225 240 56 100 276 10,1 MA150
13901100 VBF125 200 4000 228 404 268 199,0 280 295 60 100 276 13,8 MA200
Supporto per l'installazione

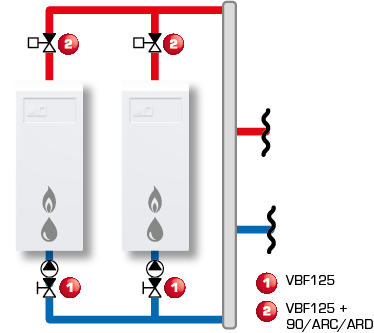

Esempi di installazione

Esempi di installazione
Dati tecnici

Dati tecnici

Tipo: Valvola 2 vie
Classe di pressione: PN 16
Caratteristiche di portata A–AB: Vedere la scheda tecnica
Trafilamento A: EN 12266, ISO 5208 categoria 3
Trafilamento A-AB: Tenuta stagna
Perdita di carico differenziale max: Vedere la scheda tecnica
Collegamenti: Flangia PN 6/10/16, EN 1092;
Flangia superiore, EN ISO 5211
Temperatura del fluido, max.: +130 °C
Temperatura del fluido, min.: -10 °C
Materiale, Corpo: ghisa grigia GG25, 0.6025
Materiale, Stelo: Acciaio inox X14CrMoS17, 1.4104
Materiale, Disco: Acciaio inox X6CrNiMo18-10, 1.4408 A
Materiale, Sede: EPDM
Materiale, Boccola cuscinetto: ottone MS 58, 2.0401/Poliammide PA66 / PTFE
Materiale, O-ring: NBR/FPM

Dimensionamento

Dimensionamento
Vedere la scheda tecnica
Accessori e parti di ricambio

Optional

Cod. Riferimento Designazione Nota Manuale di istruzioni
13906000 13906000 VBF806 ESBE VBF806 Termometro DN20-32 download
13906100 13906100 VBF806 ESBE VBF806 Termometro DN40 download
13906200 13906200 VBF806 ESBE VBF806 Termometro DN50-65 download
13906300 13906300 VBF806 ESBE VBF806 Termometro DN80-125 download
13906400 13906400 VBF806 ESBE VBF806 Termometro DN150-200 download

Kit adattatori

Cod. Riferimento Designazione Nota Manuale di istruzioni
13905100 13905100 VBF801 ESBE VBF801 Kit adattatore valvole ESBE VBF100 - Attuatore serie 90 Serie 90. Da ordinare a parte. download
13905200 13905200 VBF802 ESBE VBF802 Kit adattatore valvole ESBE serie VBF100 - Attuatore serie ARCx00, ARDx00 Serie ARCx00, ARDx00. Da ordinare a parte. download
Area di download

Area di download

Genere Anteprima Scarica
Scheda tecnica VBF100 download
Istruzioni per l’installazione VBF100 download
Certificato Dichiarazione di conformità, VBF100 (en) download
Certificati Dichiarazione sui materiali di costruzione BPD3 (en) download
Certificati EAC Certificato (RU) download
Immagine VBF125, ad alta risoluzione download
2D-immagine VBF100 download
