Gruppo di circolazione, funzione di miscelazione bivalente

GBA100

  • Uso efficiente dell'energia grazie alla valvola bivalente
  • Pronto all’uso con gran parte delle centraline climatiche disponibili sul mercato
  • Guscio d’isolamento di classe alta
  • One size fits all – adattamento automatico
La serie ESBE GBA100 è un gruppo di miscelazione destinato al riscaldamento nei casi in cui sono richiesti il controllo della temperatura di flusso e l’uso efficiente dell’energia. È munito di due valvole di intercettazione con termometri, valvola di ritegno, guscio d’isolamento di classe alta e pompa di circolazione ad alta efficienza.

   La serie GBA100 viene fornita con miscelatore con rotore interno bivalente e attuatore. Il gruppo di miscelazione garantisce un uso efficiente dell’energia grazie al miscelatore con rotore interno bivalente e alla possibilità di abbinamento con gran parte delle centraline climatiche disponibili sul mercato.

Gamma di prodotti

GBA111

Cod. Riferimento DN Tipo di pompa Raccordo I Raccordo J Peso [kg] Nota
61060100 GBA111 25 Wilo 25/6 G 1" G 1½" 5,7 Attuatore ARA661
61060300 GBA111 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 Attuatore ARA661

GBA112

Cod. Riferimento DN Tipo di pompa Raccordo I Raccordo J Peso [kg] Nota
61060500 GBA112 25 Grundfos 25-50 G 1" G 1½" 5,8 Attuatore ARA661
61060700 GBA112 32 Grundfos 25-70 G 1¼" G 1½" 6,5 Attuatore ARA661
Supporto per l'installazione

Linee guida per installatori, Gruppi di circolazione (en)

Funzionamento

Funzionamento

Esempi di installazione

Esempi di installazione
Dati tecnici

Dati tecnici

Classe di pressione: PN 6
Pressione di esercizio: 0,6 MPa
Isolamento: EPP λ 0,036 W/mK
EEI (Indice di efficienza energetica): <0,21
Fluido, Acqua di riscaldamento: a norma VDI2035
Fluido, Miscele acqua / glicole: max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa)
Fluido, Miscele acqua / etanolo: max. 28 %
Temperatura del fluido, max.: +110 °C
Temperatura del fluido, min.: 0 °C
Temperatura ambiente, max.: +50 °C
Temperatura ambiente, min.: 0 °C
Raccordi, Filettatura interna (G): ISO 228/1
Raccordi, Filettatura esterna (G): ISO 228/1
Materiale, a contatto con l'acqua Componenti in: Ottone, ghisa, acciaio
Materiale sigillante in: PTFE, fibra di aramide, EPDM

Pompa integrata

Grundfos UPM3 25-50
Alimentazione 230 ± 10% V AC, 50/60 Hz
Assorbimento 2 — 34 W
Grado di protezione IP X4D
Classe di isolamento F
EEI (Indice di efficienza energetica) <0,20
Grundfos UPM3 25-70
Alimentazione 230 ± 10% V AC, 50/60 Hz
Assorbimento 2 — 53 W
Grado di protezione IP X4D
Classe di isolamento F
EEI (Indice di efficienza energetica) <0,20
Wilo Yonos Para 25/6-130 RKA
Alimentazione 230 ± 10% V AC, 50/60 Hz
Assorbimento 3 — 45 W
Grado di protezione IP X4D
Classe di isolamento F
EEI (Indice di efficienza energetica) <0,20
Wilo Yonos Para 25/7,5 RKA
Alimentazione 230 ± 10% V AC, 50/60 Hz
Assorbimento 3 — 76 W
Grado di protezione IP X4D
Classe di isolamento F
EEI (Indice di efficienza energetica) <0,21

Valvola integrata

ESBE VRB140, DN20-6,3
Perdita di carico differenziale max 100 kPa (1 bar)
Pressione di chiusura 200 kPa (2 bar)
Trafilamento in % della portata < 0,5%*
* Pressione differenziale 100kPa (1 bar)
Campo di regolazione Kv/Kv min, A-AB 100
ESBE VRB140, DN25-10
Perdita di carico differenziale max 100 kPa (1 bar)
Pressione di chiusura 200 kPa (2 bar)
Trafilamento in % della portata < 0,5%*
* Pressione differenziale 100kPa (1 bar)
Campo di regolazione Kv/Kv min, A-AB 100

Attuatore integrato

ESBE ARA661
Segnale di controllo 3 punti SPDT
Alimentazione 230 ± 10% V AC, 50Hz
Assorbimento 5 VA
Tempo di rotazione 90° 120 s
Grado di protezione IP41
Classe di protezione II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, articolo 4.3
ErP2009/125/EU
ErP2015
EnEV2014

Dimensionamento

Dimensionamento
Guida di dimensionamento - Vedere la scheda tecnica

Cablaggio

Vedere le Istruzioni per l'installazione

Caratteristiche della valvola, VRB140 DN20

Caratteristiche della valvola, VRB140 DN20

Caratteristiche della valvola, VRB140 DN25

Caratteristiche della valvola, VRB140 DN25
Accessori e parti di ricambio

Optional

Cod. Riferimento Designazione Nota Scheda tecnica Manuale di istruzioni
66001100 66001100 GMA411 ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione Separazione idraulica per 1 gruppi di circolazione download download
66001200 66001200 GMA421 ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. download download
66001300 66001300 GMA431 ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato Collettori per 3 gruppi, senza funzione di separatore idraulico integrato download download
66001400 66001400 GMA441 ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. download download
66001500 66001500 GMA451 ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. download download
66001600 66001600 GMA521 ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato Collettori per 2 gruppi, con funzione di separatore idraulico integrato download download
66001700 66001700 GMA531 ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. Collettori per 3 gruppi, con funzione di separatore idraulico integrato download download

Parti di ricambio

Cod. Riferimento Designazione Nota Scheda tecnica Manuale di istruzioni
67000600 67000600 GSP903 ESBE GSP903 Set di termometri: 2 pz ESBE GSP903 Set di termometri: 2 pz download download
67003400 67003400 GSP911 ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi DN32 download download
67000700 67000700 GSP912 ESBE GSP912 Kit adattatore VRG&ARA Valvole ESBE serie VRG e Attuatori serie ARA DN20-DN32 download download
17006900 17006900 VRG802 ESBE VRG802 Kit interno DN15/20 ESBE VRG802 Kit interno DN15/20. download download
17006940 17006940 VRG803 ESBE VRG803 Pulsante VRG/VRB ESBE VRG803 pulsante VRG/VRB. download download
67004400 67004400 GSP910 ESBE GSP910 Coibentazione del gruppo DN25/32 ESBE GSP910 Coibentazione del gruppo DN25/32 download download
67000100 67000100 GSP901 ESBE GSP901 Pompa RKA 25/6 Wilo ESBE GSP901 Pompa RKA 25/6 Wilo DN25 download download
67000300 67000300 GSP901 ESBE GSP901 Pompa RKA 25/7.5 Wilo ESBE GSP901 Pompa RKA 25/7.5 Wilo DN32 download download
67000400 67000400 GSP901 ESBE GSP901 Pompa UPM3 25-50 Grundfos ESBE GSP901 Pompa UPM3 25-50 Grundfos DN25 download download
67000500 67000500 GSP901 ESBE GSP901 Pompa UPM3 25-70 Grundfos ESBE GSP901 Pompa UPM3 25-70 Grundfos DN32 download download
Area di download

Area di download

Anteprima Scarica
Scheda tecnica GBA100 download
Istruzioni per l’installazione GBA100 (de, en, fr, it, pl, sv) download
Istruzioni per l’installazione GBA100 (cs, ee, fi, ru) download
Istruzioni per l’installazione GBA110, pompe Wilo download
Istruzioni per l’installazione GBA100, pompe Grundfos (en) download
Istruzioni per l’installazione ARA661, 3 punti download
Certificati Dichiarazione di conformità, GBA100 (en) download
Certificati Dichiarazione sui materiali di costruzione BPD3, GBA100 (en) download
Immagine GBA111, ad alta risoluzione download
Immagine GBA112, ad alta risoluzione download
2D-immagine GBA111 download
2D-immagine GBA112 download
Disegno 3D (file stp) GBA111, DN25 download
Disegno 3D (file stp) GBA111, DN32 download
Disegno 3D (file stp) GBA112, DN25 download
Disegno 3D (file stp) GBA112, DN32 download
Applicazioni

Applicazioni

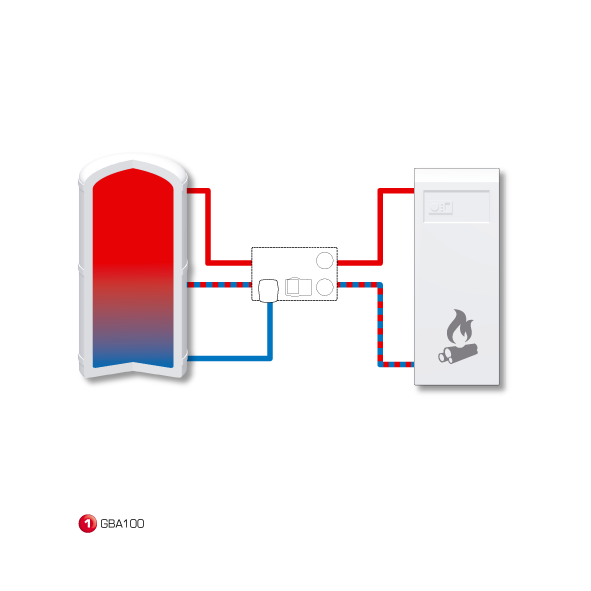

Gruppo di miscelazione con valvola bivalente e attuatore per applicazione di combustibile solido.

Prodotti

GBA100

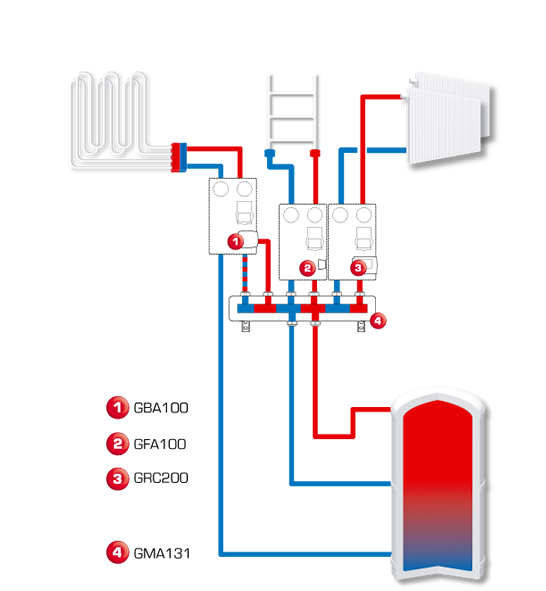

Gruppo di miscelazione con valvola bivalente e attuatore per il controllo del riscaldamento a pavimento.

Prodotti

GBA100
