Attuatore

ARD100, ARD200

  • Attuatore con ritorno a molla per funzionamento a prova di guasti
  • Corrispondenza perfetta tra l'attuatore e le valvole ESBE 3F/4F
  • Dotato di adattatore per accoppiamento a morsa per montaggio sull'albero
  • Disponibili diversi segnali di controllo
Le serie ESBE ARD100 e ARD200 sono costituite da una gamma di attuatori adatti sia a miscelatori con rotore interno che a valvole a farfalla.

La serie ARD100 è adatta al funzionamento con valvole ESBE fino a DN80 e con valvole a farfalla di massimo 2m2.  Grazie alla coppia elevata la serie ARD200 è adatta al funzionamento con le più grandi valvole ESBE DN100-150 e con valvole a farfalla di dimensioni fino a 4m2. L'attuatore è dotato di 2 serie di adattatori, una per il montaggio su valvole ESBE 3F/4F, l'altra con raccordo a morsa per montaggio sull'albero della valvole a farfalla.

Gamma di prodotti

ARD1xx

Kit di montaggio bocchetta dell'aria
Cod. Riferimento Tensione [V CA/CC] Tempo di rotazione, apertura 90° s Tempo di rotazione, chiusura 90° s Segnale di controllo Coppia [Nm] A [mm] B [mm] C [mm] D [mm]
12240100 ARD155 230 75 20 2 punti 10 42 48 60 68
12241100 ARD157 24 75 20 2 punti 10 42 48 60 68
12260100 ARD169 24 150 20 Proporzionale 10 42 48 60 68

ARD2xx

Kit di montaggio bocchetta dell'aria
Cod. Riferimento Tensione [V CA/CC] Tempo di rotazione, apertura 90° s Tempo di rotazione, chiusura 90° s Segnale di controllo Coppia [Nm] A [mm] B [mm] C [mm] D [mm]
12240200 ARD255 230 75 20 2 punti 20 47 53 70 73
12241200 ARD257 24 75 20 2 punti 20 47 53 70 73
12260200 ARD269 24 150 20 Proporzionale 20 47 53 70 73
Supporto per l'installazione

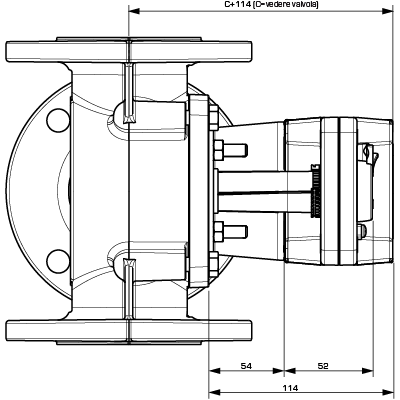

Dimensioni di installazione dell'attuatore serie ARDx00, con kit di montaggio valvola
ARD100
ARD200

Posizioni di montaggio

Posizioni di montaggio
Dati tecnici

Dati tecnici

Umidità ambiente: 5...95% r.H. senza condensa
Alimentazione: 24 V CA (50/60 Hz), 24 V CC;
230 V CA (50/60 Hz), 230 V CC
Range tensione nominale: 19...29 V CA/CC;
85...265 V CA/CC
Assorbimento: in funzionamento - 24V: ARD100: 5 W/ARD200: 10,5 W;
in funzionamento - 230V: ARD100: 5,5 W/ARD200: 10,5 W;
Standby - 24V: ARD100: 2 W/ARD200: 2,5 W;
Standby - 230V: ARD100: 1,5 W/ARD200: 2 W
Dimensionamento cablaggio: 24V: ARD100: 8,0 VA / ARD200: 14 VA;
230V: ARD100: 11,5 VA / ARD200: 22,5 VA
Grado di protezione: IP54
Classe di protezione: 24V: III;
230V: II
Coppia: ARD100: 10 Nm;
ARD200: 20 Nm
Tempo di rotazione: Apertura - 2 punti: 75s/90°;
Apertura - proporzionale: 150s/90°;
Chiusura: 20s/90°
Lunghezza del cavo: 1 m
Peso: ARD100: 1,8 kg;
ARD200: 2,4 kg
Temperatura ambiente, max.: +50 °C
Temperatura ambiente, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cablaggio

Vedere le Istruzioni per l'installazione
Accessori e parti di ricambio

Kit adattatori

Cod. Riferimento Designazione Nota Manuale di istruzioni
13905200 13905200 VBF802 ESBE VBF802 Kit adattatore valvole ESBE serie VBF100 - Attuatore serie ARCx00, ARDx00 Serie ARCx00, ARDx00. Da ordinare a parte. download
