Attuatore

ARC600

  • Attuatore robusto 60 Nm
  • Viene fornito pronto per essere utilizzato con valvole a farfalla ESBE
  • Disponibili opzioni di segnale di controllo a 2 o 3 punti e proporzionale

Gli attuatori della serie ESBE ARC600 si adattano sia alle valvole a farfalla ESBE sia alle applicazioni con prese d’aria. Grazie alla coppia elevata, la serie ARC600 è ideale per le valvole DN80-125 più grandi e con prese d’aria fino a 10m². L'attuatore è dotato di kit adattatore pronto per il montaggio sulle valvole a farfalla ESBE.

Gamma di prodotti

ARC66x

Cod. Riferimento Tensione Tensione [V CA/CC] Tempo di rotazione 90° [s] Segnale di controllo Coppia [Nm]
12202100 ARC661 230 230 150 2 punti SPST/ 3 punti SPDT 60
12221100 ARC669 24 24 150 Proporzionale 60
Supporto per l'installazione

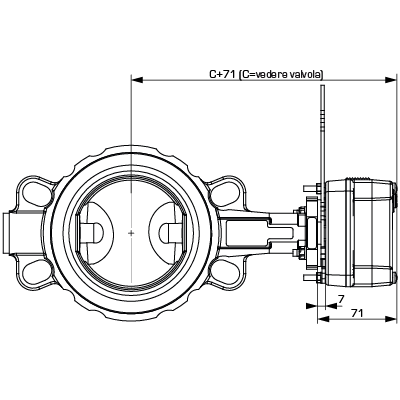

Dimensioni di installazione dell'attuatore serie ARC600, con kit di montaggio valvola
Dati tecnici

Dati tecnici

Umidità ambiente: 5...95% r.H. senza condensa
Alimentazione: 24 V CA (50/60 Hz), 24 V CC;
230 V CA (50/60 Hz), 230 V CC
Range tensione nominale: 19...29 V CA/CC;
85...265 V CA/CC
Assorbimento: in funzionamento - 24V: 13,5 W;
in funzionamento - 230V: 13,0 W;
Standby - 24V: 1,5 W;
Standby - 230V: 2,0 W
Dimensionamento cablaggio: 24V: 16,5 VA;
230V: 20,0 VA
Grado di protezione: IP54
Classe di protezione: 24V: III;
230V: II
Coppia: 60 Nm
Tempo di rotazione: 150 s/90°
Lunghezza del cavo: 1 m
Peso: 1,7 kg
Temperatura ambiente, max.: +50 °C
Temperatura ambiente, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cablaggio

Vedere le Istruzioni per l'installazione
Accessori e parti di ricambio

Kit adattatori

Cod. Riferimento Designazione Nota Manuale di istruzioni
13905200 13905200 VBF802 ESBE VBF802 Kit adattatore valvole ESBE serie VBF100 - Attuatore serie ARCx00, ARDx00 Serie ARCx00, ARDx00. Da ordinare a parte. download
