Controlador

CRD100

  • Controlador basado en un sensor interior combinado con compensación de tiempo atmosférico
  • Adaptación integrada para crear la curva de calefacción perfecta
  • Todos los ajustes desde la unidad interior inalámbrica
  • Rapidez y facilidad de instalación

El ESBE serie CRD100 es un controlador basado en un sensor interior combinado con compensación de tiempo atmosférico. El controlador incluye una adaptación avanzada que permite lograr la curva de calefacción característica perfecta para el edificio en cuestión, de modo que el usuario solo tenga que decidir una cosa: la temperatura interior deseada. El controlador está formado por tres componentes: la unidad de actuador, la unidad de pantalla interior y el sensor exterior. Unidad de pantalla interior de diseño moderno, que contiene el sensor de temperatura interior, y en la que se realizan todos los ajustes, como los de climatización diaria, así como los de programación diaria y semanal interna. La unidad de actuador se ha diseñado para hacer funcionar válvulas rotatorias DN 15-50 y tiene un rango operativo de 90º.

Gama de productos

CRD12x

Dimensiones de instalación para el controlador serie CRx1x0 con las válvulas mezcladoras ESBE VRG100, VRG200, VRG300, VRH100 y VRB100
Dimensiones de instalación para las pantallas de la sala
N.º ref. Referencia Tensión [V CA] Par de torsión [Nm] Unidad de pantalla interior Peso [kg] Nota
12682200 CRD122 230 6 Inalámbrico 1,2
Soporte para la instalación

How to mount ESBE Controller on ESBE valve (en)

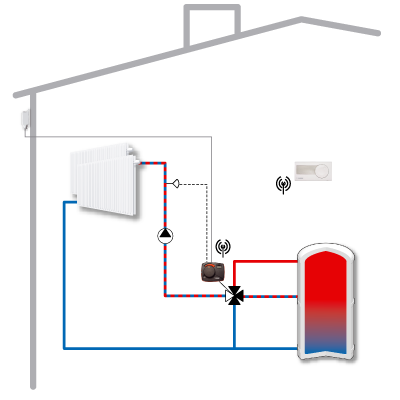

Ejemplos de instalación

Ejemplos de instalación
1
2
Datos técnicos

Datos técnicos

Sonda: Sonda de temperatura tipo NTC
Clasificación del alojamiento: Unidad de actuador: IP41;
Unidad de pantalla interior: IP20
Clase de protección: II
Fuente de alimentación: Unidad de actuador: 230 ± 10% V AC, 50 Hz;
Unidad de pantalla interior: 2x 1,5V LR6/AA
Consumo eléctrico: 10 VA
Duración de la batería de la pantalla de la sala inalámbrica: 1 año
Par de torsión: 6 Nm
Clase de controles de la temperatura ErP: VII
Contribución a la eficiencia energética: 3,5 %
Frecuencia de radio: 868 MHz, Región 1 de la ITU conforme a. EN 300220-2
Tiempo de funcionamiento a máxima. velocidad: 30 s
Componentes suministrados: • Unidad interior inalámbrica
• Unidad de actuador con un sensor de caudal de tubería premontado
• Sensor exterior con cable de 20 metros
• Kit adaptador para válvulas ESBE VRG, VRB, VRH y MG, G, F, BIV, H y HG
• Transformador de 230 V CA con enchufe para Europa o para el Reino Unido
Temperatura ambiente, máx.: +55 °C
Temperatura ambiente, mín.: -5 °C
Rango de temperatura - Sonda de tubería de caudal: +5 a +95 °C
Rango de temperatura - Sonda de interior: +5 a +30 °C
Rango de temperatura - Sonda de exterior: –50 a +70 °C

Conformidad

Conformidad
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
RED 2014/53/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
16000500 16000500 ARA803 ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Viene con el actuador o controlador. download
16000800 16000800 ARA806 ESBE ARA806 Kit adaptador para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download
16000900 16000900 ARA808 ESBE ARA808 Kit adaptador para válvulas Lovato. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download
16000600 16000600 ARA805 ESBE ARA805 Kit adaptador para válvulas Meibes. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download
16001000 16001000 ARA809 ESBE ARA809 Kit adaptador para válvulas PAW. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download
16000700 16000700 ARA807 ESBE ARA807 Kit adaptador para válvulas Watts. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download
16001100 16001100 ARA810 ESBE ARA810 Kit adaptador para válvulas WITA Minimix, Maximix, H10, H9GG, H9MS Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. download

Piezas de recambio

N.º ref. Referencia Designación Nota Manual de instrucciones
17053100 17053100 CRA911 ESBE CRA911 Sonda de tubería de caudal, cable 5m download
17055500 17055500 CRB913 ESBE CRB913 Unidad de interior, inalámbrica download
17055700 17055700 CRB914 ESBE CRB914 Cable de comunicación, 20 m download
17056000 17056000 CRC911 ESBE CRC911 Sonda de exterior download
17055100 17055100 CRB911 ESBE CRB911 Controlador (CRB121 sin unidad interior) Conexión por cable/inalámbrica download
17053300 17053300 CRA912 ESBE CRA912 Adaptador de tensión, 230 V, 24 V download
