Actuador

ARC600

  • Actuador fuerte de 60 Nm
  • Listo para el uso con las válvulas de mariposa ESBE
  • Opciones de señal de control de 2 puntos/3 puntos y proporcional

La serie de actuadores ARC600 de ESBE está indicada para las válvulas de mariposa ESBE así como para aplicaciones de regulador de admisión. Gracias al elevado par de torsión, el ARC600 está recomendado para funcionar con las válvulas DN80-125 más grandes y con reguladores de admisión de hasta 10m². El actuador viene con el kit adaptador listo para el montaje en las válvulas de mariposa ESBE.

Gama de productos

ARC66x

N.º ref. Referencia Tensión Tensión [V CA/CC] Tiempo de funcionamiento 90° [s] Señal de control Par de torsión [Nm]
12202100 ARC661 230 230 150 SPST de 2 puntos/SPDT de 3 puntos 60
12221100 ARC669 24 24 150 Proporcional 60
Soporte para la instalación

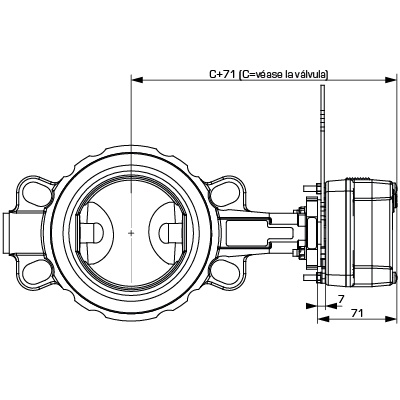

Dimensiones de instalación para la serie de actuadores ARC600, con kit de montaje de válvulas
Datos técnicos

Datos técnicos

Humedad ambiental: 5 - 95% HR sin condensación
Fuente de alimentación: 24 V CA(50/60 Hz), 24 V CC;
230 V CA(50/60 Hz), 230 V CC
Rango de tensión nominal: 19...29 V CA/CC;
85...265 V CA/CC
Consumo eléctrico: en funcionamiento - 24V: 13,5 W;
en funcionamiento - 230V: 13,0 W;
en reposo - 24V: 1,5 W;
en reposo - 230V: 2,0 W
Clasificación del cableado: 24V: 16,5 VA;
230V: 20,0 VA
Clasificación del alojamiento: IP54
Clase de protección: 24V: III;
230V: II
Par de torsión: 60 Nm
Tiempo de funcionamiento: 150 s/90°
Longitud del cable: 1 m
Peso: 1,7 kg
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
13905200 13905200 VBF802 ESBE VBF802 Kit adaptador para válvulas ESBE serie VBF100 - serie de actuador ARCx00, ARDx00 Serie ARCx00, ARDx00. Pedir por separado. download
