Stellmotor

ARD100, ARD200

  • Federrückstellung als Sicherheitsfunktion

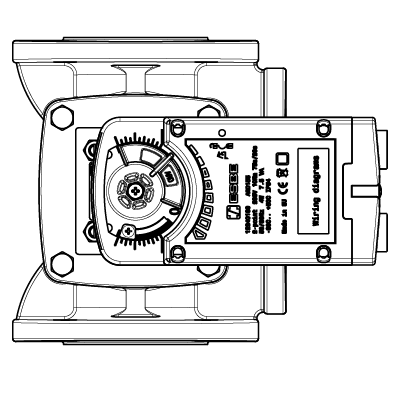

  • Perfekte Abstimmung von Stellantrieb und ESBE Mischer der Serie 3F / 4F
  • Mit Klemmkupplung – Anbausatz für Luftklappenachsen
  • Verschiedene Steuersignale möglich
ESBE Stellmotoren der Serien ARD100 und ARD200 können sowohl für rotierende ESBE Mischer, als auch zum Antrieb von Luftklappen verwendet werden. Der Stellantrieb ARD100 kann für ESBE Mischer bis DN80 und für Luftklappen mit einer Fläche von bis zu 2m² eingesetzt werden. Aufgrund des hohen Drehmomentes eignet sich der Stellantrieb ARD200 für ESBE Mischer DN100 bis DN150 und für Luftklappen von bis zu 4m². Den Stellantrieben sind zwei Anbausätze beigelegt: Ein Anbausatz zur Montage auf ESBE Mischer der Serie 3F bzw. 4F und ein Anbausatz mit Klemmkupplung für Luftklappen-Achsen.
Produktpalette

ARD1xx

mit Klemmadapter für Luftklappen

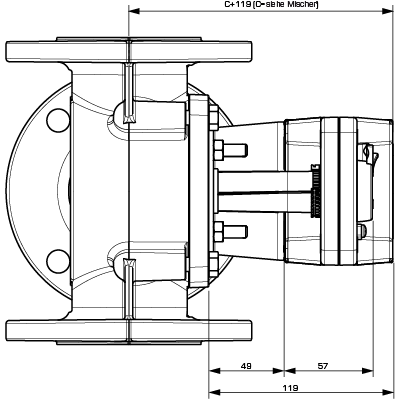

Art. Nr. Referenz Spannung [V AC/DC] Laufzeit, Öffnen 90° s Laufzeit, Schließen 90° s Steuersignal Drehmoment [Nm] A [mm] B [mm] C [mm] D [mm]
12240100 ARD155 230 75 20 2-Punkt 10 42 48 60 68
12241100 ARD157 24 75 20 2-Punkt 10 42 48 60 68
12260100 ARD169 24 150 20 Stetig 10 42 48 60 68

ARD2xx

mit Klemmadapter für Luftklappen
Art. Nr. Referenz Spannung [V AC/DC] Laufzeit, Öffnen 90° s Laufzeit, Schließen 90° s Steuersignal Drehmoment [Nm] A [mm] B [mm] C [mm] D [mm]
12240200 ARD255 230 75 20 2-Punkt 20 47 53 70 73
12241200 ARD257 24 75 20 2-Punkt 20 47 53 70 73
12260200 ARD269 24 150 20 Stetig 20 47 53 70 73
Technische Daten

Technische Daten

Luftfeuchte: 5 bis 95% relative Luftfeuchtigkeit, nicht kondensierend
Spannungsversorgung: 24 V AC (50/60 Hz), 24 V DC;
230 V AC (50/60 Hz), 230 V DC
Nennspannungsbereich: 19...29 V AC/DC;
85...265 V AC/DC
Leistungsaufnahme: Betrieb - 24V: ARD100: 5 W/ARD200: 10,5 W;
Betrieb - 230V: ARD100: 5,5 W/ARD200: 10,5 W;
Standby - 24V: ARD100: 2 W/ARD200: 2,5 W;
Standby - 230V: ARD100: 1,5 W/ARD200: 2 W
Scheinleistung: 24V: ARD100: 8,0 VA / ARD200: 14 VA;
230V: ARD100: 11,5 VA / ARD200: 22,5 VA
Schutzart: IP54
Schutzklasse: 24V: III;
230V: II
Drehmoment: ARD100: 10 Nm;
ARD200: 20 Nm
Laufzeit: Öffnen - 2-Punkt: 75s/90°;
Öffnen - proportional: 150s/90°;
Schließen: 20s/90°
Kabellänge: 1 m
Gewicht: ARD100: 1,8 kg;
ARD200: 2,4 kg
Umgebungstemperatur, max.: +50 °C
Umgebungstemperatur, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Verdrahtung

Bitte beachten Sie die Montageanweisung
Zubehör- und Ersatzteile

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
13905200 13905200 VBF802 ESBE VBF802 Adapterset, ESBE Ventile VBF100 - Stellmotor Serie ARCx00, ARDx00 Adapterset VBF802, ESBE Ventilmodellreihen VBF100 - Stellmotor Modellreihe ARCx00, ARDx00 Serie ARCx00, ARDx00. Separat bestellen. download
